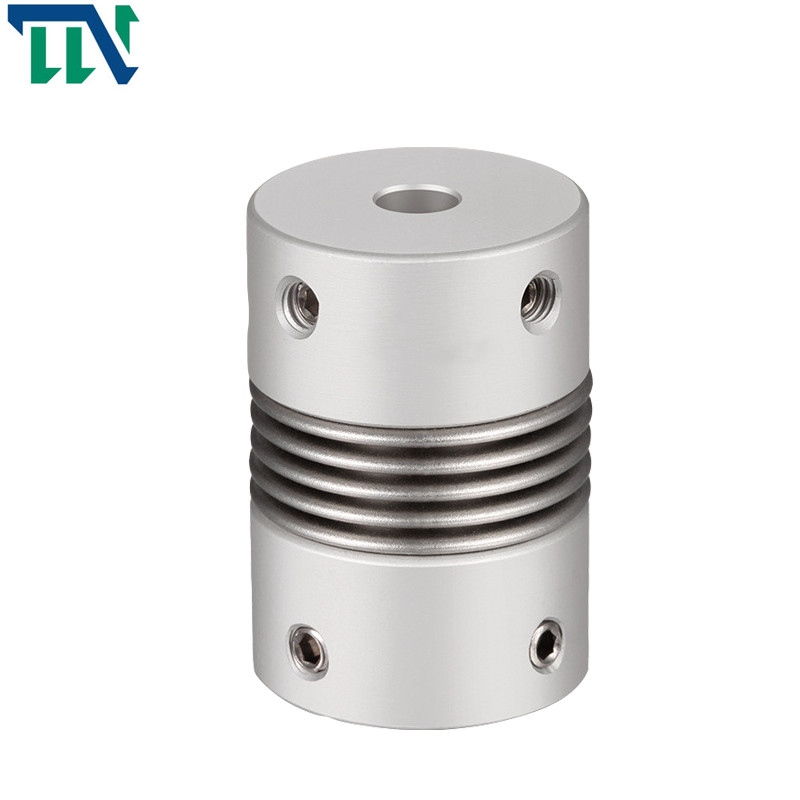

Εκκινητής Setscrew μηχανών φυσητήρων συζεύξεων άξονων φυσητήρων αργιλίου 16mm 19mm

Brand Name:	Tianniu
Model Number:	Σειρά GR
MOQ:	1 PC
τιμή:	negotiable
Delivery Time:	3-5 εργάσιμες ημέρες
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO 9001

όνομα:

Σύζευξη άξονων φυσητήρων

Δομή:

Σύζευξη άξονων φυσητήρων

Υλικό:

Χάλυβας αλουμινίου

Άντεξε το μέγεθος:

1655mm

Εξουσιοδότηση:

12 μήνες

Materia ελαστομερούς:

PA66

Επεξεργασία επιφάνειας:

Ανοδική επεξεργασία οξείδωσης

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο

Δυνατότητα προσφοράς:

10000 το μήνα

Επισημαίνω:

συζεύξεις Tianniu φυσητήρων αλουμινίου

Εκκινητής Tianniu μηχανών φυσητήρων συζεύξεων άξονων

συζεύξεις άξονων 16mm Tianniu

Product Description

Σύζευξη φυσητήρων κραμάτων αργιλίου setscrew για τον εκκινητή μηχανών

Εισαγωγή προϊόντων

Οι συζεύξεις φυσητήρων χρησιμοποιούνται όπου η ακριβής περιστροφή, οι υψηλές ταχύτητες, και η δυναμική κίνηση πρέπει να διαβιβαστούν. Εκθέτουν μηά σπασμωδική κίνηση και ένα υψηλό επίπεδο της torsional ακαμψίας, που προσφέρει τα ευδιάκριτα πλεονεκτήματα απόδοσης. Αλλά η κατάλληλη ταξινόμηση και ο χειρισμός είναι κρίσιμοι για τη theirsuccessful εφαρμογή.

Χαρακτηριστικά γνωρίσματα προϊόντων

>Το υλικό είναι κράμα αργιλίου, και οι μέσοι φυσητήρες αποτελούνται από το ανοξείδωτο με την άριστη αντίσταση διάβρωσης
>Laser η συγκόλληση χρησιμοποιείται μεταξύ των φυσητήρων και του μανικιού άξονων, με μηά εκκαθάριση περιστροφής, κατάλληλη για την μπροστινή και αντίστροφη περιστροφή
>Bellows η δομή μπορεί αποτελεσματικά να αντισταθμίσει την ακτινωτή, γωνιακή και αξονική απόκλιση
για stepper σερβο μηχανών τη μηχανή
>Fastening μέθοδος setscrew

Παράμετροι προϊόντων

Σχέδια προϊόντων

Εκκινητής Setscrew μηχανών φυσητήρων συζεύξεων άξονων φυσητήρων αργιλίου 16mm 19mm 0

Διαστάσεις προϊόντων

πρότυπη παράμετρος	κοινός άντεξε τη διάμετρο d1, d2	ΦD	Λ	Λι	L2	L3	Ν	Φ	Μ	ροπή βιδών σκλήρυνσης (N.M)
GR-16x27	4,5,6,6.35, 7,8	16	27	7.5	2	8	13.5	3	Μ3	0,7
GR-20x32	5,6,6.35, 7,8,9,9.525, 10,11,12	20	32	7.2	2.8	12	18	3.5	Μ3	0,7
GR-22.5x34	5,6,6.35, 7,8,9,9.525, 10,11,12	22.5	34	8.05	2.8	12.3	20.2	4.5	M4	1.7
GR-25x37	6,6.35, 7,8,9,9.525, 10,11,12	25	37	9.5	3	12	20.2	4.5	M4	1.7
GR-32x42	8,9,10,11,12,12.7, 14,15	32	42	8	4	18	27.2	5.5	M5	4
GR-40x51	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20	40	51	9.5	6	20	34.5	5.5	M5	4
GR-55x57	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25	55	57	9	6	27	51.9	6.25	M6	7
GR-65x81	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19.5	7	28	60.5	8.9	M6	7

πρότυπη παράμετρος	Εκτιμημένη ροπή (N.M) *	επιτρεπόμενη εκκεντρικότητα (χιλ.) *	επιτρεπόμενη γωνία εκτροπής (°) *	επιτρεπόμενη αξονική απόκλιση (χιλ.) *	μέγιστη ταχύτητα περιστροφή/λεπτό	στατική torsional ακαμψία (N.M/rad)	στιγμή της αδράνειας (Kg.M2)	Υλικό του μανικιού άξονων	επεξεργασία επιφάνειας	βάρος (ζ)
GR-16x27	0,8	0,1	2	+ 0,4 -1,2	20000	150	7.9x10-7	Υψηλής αντοχής κράμα αργιλίου	Επεξεργασία υποβολής σε ανοδική οξείδωση	8
GR-20x32	1.5	0,1	2	+ 0,6 -1,8	18000	220	2.0x10-6			13
GR-22.5x34	1.8	0,15	2	+ 0,6 -1,8	16000	300	6.2x10-6			22
GR-25x37	2.0	0,15	2	+ 0,6 -1,8	15000	330	6.7x10-6			30
GR-32x42	2.5	0,2	2	+ 0,8 -2,5	11000	490	2.0x10-5			53
GR-40x51	6.4	0,3	2	+ 0,8 -2,5	10000	530	2.1x10-5			85
GR-55x57	12	0,3	2	+ 0,8 -2,5	9000	860	2.8x10-5			170
GR-65x81	18	0,2	2	+ 0,7 -2,5	4500	900	2.3x10-5			280
