Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO 9001
Αριθμό μοντέλου: GRC 2025*37
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 PC
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Στέλνοντας αεροπλάνο θάλασσας χαρτοκιβωτίων που στέλνει 0.08-0.17KG
Χρόνος παράδοσης: 5-7 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Όνομα: |
Σύζευξη άξονων φυσητήρων |
Υλικό: |
Χάλυβας αλουμινίου |
Άντεξε το μέγεθος: |
25mm |
Εξουσιοδότηση: |
12 μήνες |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Βάρος: |
0.06KG |
Όνομα: |
Σύζευξη άξονων φυσητήρων |
Υλικό: |
Χάλυβας αλουμινίου |
Άντεξε το μέγεθος: |
25mm |
Εξουσιοδότηση: |
12 μήνες |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Βάρος: |
0.06KG |

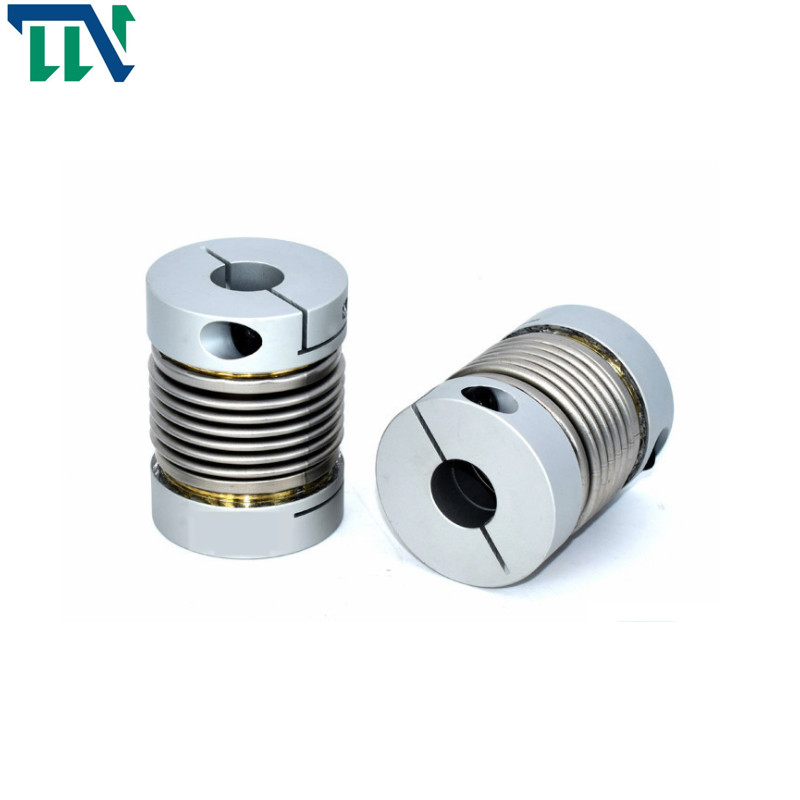

Φυσητήρες χάλυβα που στερεώνουν τη σύζευξη άξονων που περπατείται για τον κωδικοποιητή
Εισαγωγή προϊόντων
Οι φυσητήρες που συνδέουν τις χρήσεις ζάρωσαν το με λεπτούς τοίχους σωλήνα (φυσητήρες) που ενώνει στενά άμεσα ή το δεσμό με τις δύο μισές συζεύξεις για να διαβιβάσουν την κίνηση. Η σύζευξη έχει τα πλεονεκτήματα της απλής δομής, της μικρής γενικής διάστασης, της κατάλληλης επεξεργασίας και της εγκατάστασης και της υψηλής ακρίβειας μετάδοσης. Χρησιμοποιείται κυρίως στους μικρούς μηχανισμούς μηχανημάτων και ελέγχου ακρίβειας δύναμης που απαιτούν τη συμπαγή δομή και την υψηλή ακρίβεια μετάδοσης.
1. Η ένωση φυσητήρων δεν έχει καμία εκκαθάριση και υψηλή ευαισθησία
2. Υψηλή ελαστικότητα, καλύτερη προστασία του εξοπλισμού
3. Μπορεί να απορροφήσει τη δόνηση και να αντισταθμίσει τις ακτινωτές, γωνιακές και αξονικές αποκλίσεις συγχρόνως
4. Αντίσταση λεκέδων πετρελαίου και ισχυρή αντίσταση διάβρωσης
5. Η Torsional ακαμψία, δεξιόστροφα και τα αντίθετα προς τη φορά των δεικτών του ρολογιού χαρακτηριστικά περιστροφής είναι ακριβώς οι ίδιες
6. Συνήθως χρησιμοποιημένος CNC στα εργαλεία μηχανών, τους συντάσσοντας ευρετήριο δίσκους και άλλα βιομηχανικά μηχανήματα
Χαρακτηριστικά γνωρίσματα προϊόντων
>Το υλικό είναι κράμα αργιλίου, και οι μέσοι φυσητήρες αποτελούνται από το ανοξείδωτο με την άριστη αντίσταση διάβρωσης
>Laser η συγκόλληση χρησιμοποιείται μεταξύ των φυσητήρων και του μανικιού άξονων, με μηά εκκαθάριση περιστροφής, κατάλληλη για την μπροστινή και αντίστροφη περιστροφή
>Bellows η δομή μπορεί αποτελεσματικά να αντισταθμίσει την ακτινωτή, γωνιακή και αξονική απόκλιση
για stepper σερβο μηχανών τη μηχανή
>Fastening μέθοδος βίδας στερέωσης
Παράμετροι προϊόντων
Σχέδια προϊόντων
Διαστάσεις προϊόντων
| πρότυπη παράμετρος | κοινός άντεξε τη διάμετρο d1, d2 | ΦD | Λ | L1 | L2 | L3 | Ν | Φ | Μ | ροπή βιδών σκλήρυνσης (N.M) |
| GRC-16x27 | 4,5,6,6.35, 7,8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35, 7,8,9,9.525, 10 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | Μ3 | 1.5 |
| GRC-22.5x34 | 5,6,6.35, 7,8,9,9.525, 10,11,12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | Μ3 | 1.5 |
| GRC-25x37 | 6,6.35, 7,8,9,9,9.525, 10,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | Μ3 | 1.5 |
| GRC-32x42 | 8,9,9.525, 10,11,12,12.7, 14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | M4 | 2.5 |
| GRC-40x55 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 55 | 11.5 | 6 | 20 | 34.5 | 6.5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16.5 | 6 | 27 | 51.9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 10.5 | M6 | 12 |
| πρότυπη παράμετρος | Εκτιμημένη ροπή (N.M) * |
επιτρεπόμενη εκκεντρικότητα (χιλ.) * |
επιτρεπόμενη γωνία εκτροπής (°) * |
επιτρεπόμενη αξονική απόκλιση (χιλ.) * |
μέγιστη ταχύτητα περιστροφή/λεπτό |
στατική torsional ακαμψία (N.M/rad) |
στιγμή της αδράνειας (Kg.M2) |
Υλικό του μανικιού άξονων | επεξεργασία επιφάνειας | βάρος (ζ) |
| GRC-16x27 | 0,8 | 0,1 | 1.5 | + 0,4 -1,2 | 9400 | 150 | 8.0x10-7 | Υψηλής αντοχής κράμα αργιλίου | Επεξεργασία υποβολής σε ανοδική οξείδωση | 8 |
| GRC-20x32 | 1.5 | 0,15 | 2 | + 0,6 -1,8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1.8 | 0,15 | 2 | + 0,6 -1,8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2.0 | 0,15 | 2 | + 0,8 -1,8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2.5 | 0,2 | 2 | + 0,8 -2,5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6.4 | 0,2 | 2 | + 0,8 -2,5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0,2 | 2 | + 0,8 -2,5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 3500 | 900 | 3.6x10-5 | 380 |
