Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO 9001
Αριθμό μοντέλου: Σειρά GRC
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 PC
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Στέλνοντας αεροπλάνο θάλασσας χαρτοκιβωτίων που στέλνει 0.08-0.17KG
Χρόνος παράδοσης: 5-7 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Όνομα: |
Σύζευξη άξονων φυσητήρων |
Δομή: |
Σύζευξη άξονων φυσητήρων |
Υλικό: |
Χάλυβας αλουμινίου |
Άντεξε το μέγεθος: |
1655mm |
Εξουσιοδότηση: |
12 μήνες |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Όνομα: |
Σύζευξη άξονων φυσητήρων |
Δομή: |
Σύζευξη άξονων φυσητήρων |
Υλικό: |
Χάλυβας αλουμινίου |
Άντεξε το μέγεθος: |
1655mm |
Εξουσιοδότηση: |
12 μήνες |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |

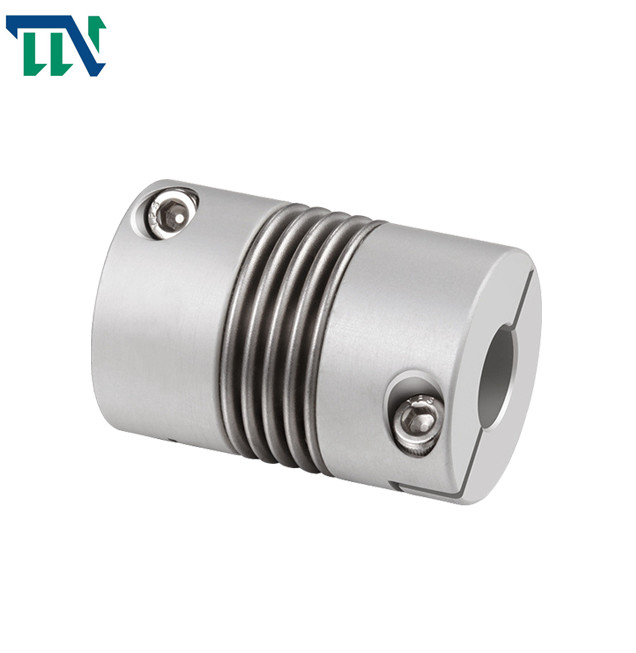

Φυσητήρες χάλυβα που στερεώνουν τη σύζευξη άξονων που περπατείται για τον κωδικοποιητή
Εισαγωγή προϊόντων
Οι φυσητήρες που συνδέουν τις χρήσεις ζάρωσαν το με λεπτούς τοίχους σωλήνα (φυσητήρες) που ενώνει στενά άμεσα ή το δεσμό με τις δύο μισές συζεύξεις για να διαβιβάσουν την κίνηση. Η σύζευξη έχει τα πλεονεκτήματα της απλής δομής, της μικρής γενικής διάστασης, της κατάλληλης επεξεργασίας και της εγκατάστασης και της υψηλής ακρίβειας μετάδοσης. Χρησιμοποιείται κυρίως στους μικρούς μηχανισμούς μηχανημάτων και ελέγχου ακρίβειας δύναμης που απαιτούν τη συμπαγή δομή και την υψηλή ακρίβεια μετάδοσης.
Το ελαστικό στοιχείο της ένωσης φυσητήρων είναι φυσητήρες μετάλλων ακρίβειας, το οποίο διαιρείται σε εύκαμπτη σειρά και άκαμπτη σειρά. Η εύκαμπτη σειρά έχει τη μεγάλη ελαστικότητα και χρησιμοποιείται συχνά στις περιπτώσεις μικροϋπολογιστών όπως οι κωδικοποιητές και οι αισθητήρες. Η άκαμπτη σειρά χρησιμοποιείται κυρίως στις σερβο μηχανές, CNC τα εργαλεία μηχανών (επεξεργαμένος στη μηχανή κέντρα) και άλλες περιπτώσεις.
Χαρακτηριστικά γνωρίσματα προϊόντων
>Το υλικό είναι κράμα αργιλίου, και οι μέσοι φυσητήρες αποτελούνται από το ανοξείδωτο με την άριστη αντίσταση διάβρωσης
>Laser η συγκόλληση χρησιμοποιείται μεταξύ των φυσητήρων και του μανικιού άξονων, με μηά εκκαθάριση περιστροφής, κατάλληλη για την μπροστινή και αντίστροφη περιστροφή
>Bellows η δομή μπορεί αποτελεσματικά να αντισταθμίσει την ακτινωτή, γωνιακή και αξονική απόκλιση
για stepper σερβο μηχανών τη μηχανή
>Fastening μέθοδος βίδας στερέωσης
Παράμετροι προϊόντων
Σχέδια προϊόντων
Διαστάσεις προϊόντων
| Πρότυπο | Τα D1 D2 άντεξαν | øD | Λ | L1 | L2 | L3 | Ν | Γ | Φ | Μ | Ροπή γαλλικών κλειδιών (Ν·Μ) |
| Κέντρο ανίχνευσης και ελέγχου-16x27 | 4,5,6,6.35 | ø16 | 27 | 7.5 | 2 | 12 | 15 | 4.7 | 3 | 2-M2.5x8 | 1.5 |
| Κέντρο ανίχνευσης και ελέγχου-20x32 | 5,6,6.35, 8 | ø20 | 32 | 8 | 2.5 | 17 | 18 | 5.8 | 3.5 | 2-M2.5x10 | 1.5 |
| Κέντρο ανίχνευσης και ελέγχου-22.5x34 | 5,6,6.35, 8,9.5, 10 | ø22.5 | 34 | 9 | 2 | 16 | 20 | 7 | 4.5 | 2-M3x12 | 2.5 |
| Κέντρο ανίχνευσης και ελέγχου-25x37 | 6,6.35, 8,9.5, 10,12 | ø25 | 37 | 10.5 | 3 | 16 | 22 | 8.2 | 4.5 | 2-M3x12 | 2.5 |
| Κέντρο ανίχνευσης και ελέγχου-32x42 | 8,9,9.525, 10,11,12,12.7, 14,15 | ø32 | 42 | 12.5 | 3 | 17 | 28 | 10 | 5.5 | 2-M4x16 | 3.5 |
| Κέντρο ανίχνευσης και ελέγχου-40x55 | 8,9,9.525, 10,11, 12,127,14,15,16,18,19,20 | ø40 | 55 | 13 | 5 | 29 | 36 | 13.6 | 6.5 | 2-M4x20 | 3.5 |
| Κέντρο ανίχνευσης και ελέγχου-55x72 | 10,11,12,12.7, 14,15,16,18,19,20,22,24,25 | ø55 | 72 | 19 | 4.5 | 32 | 50 | 19 | 10 | 2-M6x25 | 15 |
