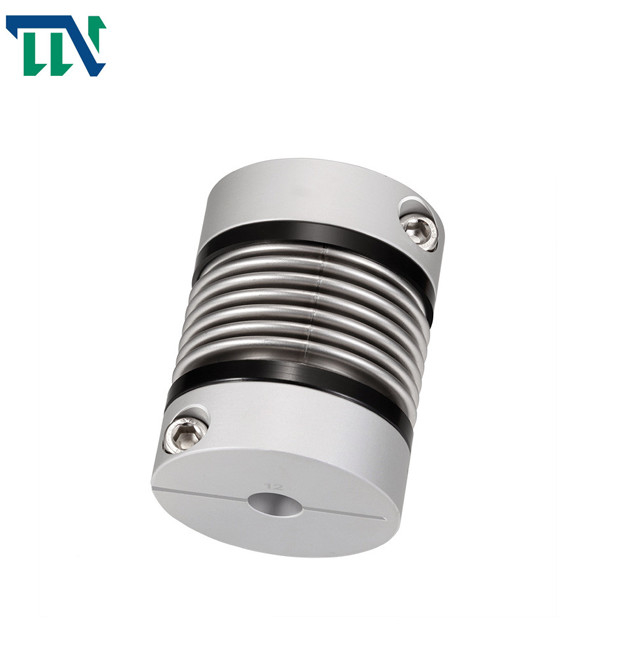

Φυσητήρες χάλυβα που στερεώνουν τη σύζευξη άξονων που περπατείται για τον κωδικοποιητή
Εισαγωγή προϊόντων
Οι φυσητήρες που συνδέουν τις χρήσεις ζάρωσαν το με λεπτούς τοίχους σωλήνα (φυσητήρες) που ενώνει στενά άμεσα ή το δεσμό με τις δύο μισές συζεύξεις για να διαβιβάσουν την κίνηση. Η σύζευξη έχει τα πλεονεκτήματα της απλής δομής, της μικρής γενικής διάστασης, της κατάλληλης επεξεργασίας και της εγκατάστασης και της υψηλής ακρίβειας μετάδοσης. Χρησιμοποιείται κυρίως στους μικρούς μηχανισμούς μηχανημάτων και ελέγχου ακρίβειας δύναμης που απαιτούν τη συμπαγή δομή και την υψηλή ακρίβεια μετάδοσης.
Το ελαστικό στοιχείο της ένωσης φυσητήρων είναι φυσητήρες μετάλλων ακρίβειας, το οποίο διαιρείται σε εύκαμπτη σειρά και άκαμπτη σειρά. Η εύκαμπτη σειρά έχει τη μεγάλη ελαστικότητα και χρησιμοποιείται συχνά στις περιπτώσεις μικροϋπολογιστών όπως οι κωδικοποιητές και οι αισθητήρες. Η άκαμπτη σειρά χρησιμοποιείται κυρίως στις σερβο μηχανές, CNC τα εργαλεία μηχανών (επεξεργαμένος στη μηχανή κέντρα) και άλλες περιπτώσεις.
Χαρακτηριστικά γνωρίσματα προϊόντων
> Το υλικό είναι κράμα αργιλίου, και οι μέσοι φυσητήρες αποτελούνται από το ανοξείδωτο με την άριστη αντίσταση διάβρωσης
> Η συγκόλληση λέιζερ χρησιμοποιείται μεταξύ των φυσητήρων και του μανικιού άξονων, με μηά εκκαθάριση περιστροφής, κατάλληλη για την μπροστινή και αντίστροφη περιστροφή
> Η δομή φυσητήρων μπορεί αποτελεσματικά να αντισταθμίσει την ακτινωτή, γωνιακή και αξονική απόκλιση
> Σχεδιασμένος για stepper σερβο μηχανών τη μηχανή
> Μέθοδος στερέωσης βίδας στερέωσης
Παράμετροι προϊόντων
Σχέδια προϊόντων
Διαστάσεις προϊόντων
| πρότυπη παράμετρος | κοινός άντεξε τη διάμετρο d1, d2 | ΦD | Λ | L1 | L2 | L3 | Ν | Φ | Μ | ροπή βιδών σκλήρυνσης (N.M) |
| GRC-16x27 | 4,5,6,6.35, 7,8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35, 7,8,9,9.525, 10 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | Μ3 | 1.5 |
| GRC-22.5x34 | 5,6,6.35, 7,8,9,9.525, 10,11,12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | Μ3 | 1.5 |
| GRC-25x37 | 6,6.35, 7,8,9,9,9.525, 10,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | Μ3 | 1.5 |
| GRC-32x42 | 8,9,9.525, 10,11,12,12.7, 14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | M4 | 2.5 |
| GRC-40x55 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 55 | 11.5 | 6 | 20 | 34.5 | 6.5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16.5 | 6 | 27 | 51.9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 10.5 | M6 | 12 |
| πρότυπη παράμετρος | Εκτιμημένη ροπή (N.M) * |
επιτρεπόμενη εκκεντρικότητα (χιλ.) * |
επιτρεπόμενη γωνία εκτροπής (°) * |
επιτρεπόμενη αξονική απόκλιση (χιλ.) * |
μέγιστη ταχύτητα περιστροφή/λεπτό |
στατική torsional ακαμψία (N.M/rad) |
στιγμή της αδράνειας (Kg.M2) |
Υλικό του μανικιού άξονων | επεξεργασία επιφάνειας | βάρος (ζ) |
| GRC-16x27 | 0,8 | 0,1 | 1.5 | + 0,4 -1,2 | 9400 | 150 | 8.0x10-7 | Υψηλής αντοχής κράμα αργιλίου | Επεξεργασία υποβολής σε ανοδική οξείδωση | 8 |
| GRC-20x32 | 1.5 | 0,15 | 2 | + 0,6 -1,8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1.8 | 0,15 | 2 | + 0,6 -1,8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2.0 | 0,15 | 2 | + 0,8 -1,8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2.5 | 0,2 | 2 | + 0,8 -2,5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6.4 | 0,2 | 2 | + 0,8 -2,5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0,2 | 2 | + 0,8 -2,5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 3500 | 900 | 3.6x10-5 | 380 |
