Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO 9001
Αριθμό μοντέλου: GRC 55*72
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 PC
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια με τη ναυτιλία θάλασσας ή αεροπορικώς
Χρόνος παράδοσης: 5-7 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Όνομα: |
Σύζευξη άξονων φυσητήρων |
Υλικό: |
Χάλυβας αλουμινίου |
Άντεξε το μέγεθος: |
55mm |
Εξουσιοδότηση: |
12 μήνες |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Βάρος: |
0.38kg |
Όνομα: |
Σύζευξη άξονων φυσητήρων |
Υλικό: |
Χάλυβας αλουμινίου |
Άντεξε το μέγεθος: |
55mm |
Εξουσιοδότηση: |
12 μήνες |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Βάρος: |
0.38kg |

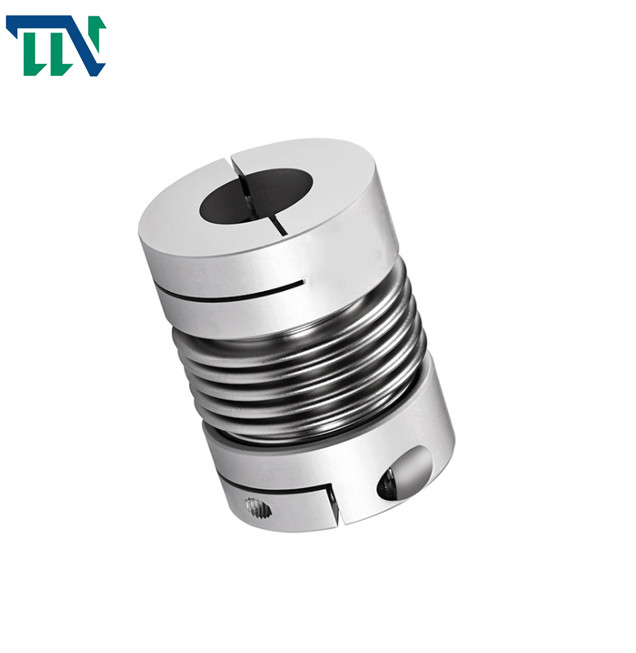

Φυσητήρες χάλυβα που στερεώνουν τη σύζευξη άξονων που περπατείται για τον κωδικοποιητή
Παράμετροι προϊόντων
Σχέδια προϊόντων
Διαστάσεις προϊόντων
| πρότυπη παράμετρος | κοινός άντεξε τη διάμετρο d1, d2 | ΦD | Λ | L1 | L2 | L3 | Ν | Φ | Μ | ροπή βιδών σκλήρυνσης (N.M) |
| GRC-16x27 | 4,5,6,6.35, 7,8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35, 7,8,9,9.525, 10 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | Μ3 | 1.5 |
| GRC-22.5x34 | 5,6,6.35, 7,8,9,9.525, 10,11,12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | Μ3 | 1.5 |
| GRC-25x37 | 6,6.35, 7,8,9,9,9.525, 10,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | Μ3 | 1.5 |
| GRC-32x42 | 8,9,9.525, 10,11,12,12.7, 14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | M4 | 2.5 |
| GRC-40x55 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 55 | 11.5 | 6 | 20 | 34.5 | 6.5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16.5 | 6 | 27 | 51.9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 10.5 | M6 | 12 |
| πρότυπη παράμετρος | Εκτιμημένη ροπή (N.M) * |
επιτρεπόμενη εκκεντρικότητα (χιλ.) * |
επιτρεπόμενη γωνία εκτροπής (°) * |
επιτρεπόμενη αξονική απόκλιση (χιλ.) * |
μέγιστη ταχύτητα περιστροφή/λεπτό |
στατική torsional ακαμψία (N.M/rad) |
στιγμή της αδράνειας (Kg.M2) |
Υλικό του μανικιού άξονων | επεξεργασία επιφάνειας | βάρος (ζ) |
| GRC-16x27 | 0,8 | 0,1 | 1.5 | + 0,4 -1,2 | 9400 | 150 | 8.0x10-7 | Υψηλής αντοχής κράμα αργιλίου | Επεξεργασία υποβολής σε ανοδική οξείδωση | 8 |
| GRC-20x32 | 1.5 | 0,15 | 2 | + 0,6 -1,8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1.8 | 0,15 | 2 | + 0,6 -1,8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2.0 | 0,15 | 2 | + 0,8 -1,8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2.5 | 0,2 | 2 | + 0,8 -2,5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6.4 | 0,2 | 2 | + 0,8 -2,5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0,2 | 2 | + 0,8 -2,5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 3500 | 900 | 3.6x10-5 | 380 |
Εισαγωγή προϊόντων
Οι φυσητήρες που συνδέουν τις χρήσεις ζάρωσαν το με λεπτούς τοίχους σωλήνα (φυσητήρες) που ενώνει στενά άμεσα ή το δεσμό με τις δύο μισές συζεύξεις για να διαβιβάσουν την κίνηση. Η σύζευξη έχει τα πλεονεκτήματα της απλής δομής, της μικρής γενικής διάστασης, της κατάλληλης επεξεργασίας και της εγκατάστασης και της υψηλής ακρίβειας μετάδοσης. Χρησιμοποιείται κυρίως στους μικρούς μηχανισμούς μηχανημάτων και ελέγχου ακρίβειας δύναμης που απαιτούν τη συμπαγή δομή και την υψηλή ακρίβεια μετάδοσης. Ο λεπτός και ομοιόμορφος την τοίχος σωλήνων της ένωσης φυσητήρων το κάνει τα προϊόντα το πολύ που χαμηλό φέρον φορτίο, διατηρεί τη σταθερή ποσότητα κάθε περιστρεφόμενου σημείου, αντίθετα από άλλες συζεύξεις που καταστρέφουν το υψηλό σημείο φορτίων και το χαμηλό σημείο φορτίων του κύκλου, και διατηρεί την ακαμψία κατά συμπεριφορά του φορτίου ροπής. Για τις διαβρωτικές περιπτώσεις, Co. συζεύξεων Wansheng, το ΕΠΕ μπορεί να παρέχει στις συζεύξεις φυσητήρων τα μανίκια άξονων ανοξείδωτου, αλλά αυτό αυξάνει το βάρος και μειώνει τα πλεονεκτήματα απόδοσης αυτού του είδους σύζευξης
Το ελαστικό στοιχείο της ένωσης φυσητήρων είναι φυσητήρες μετάλλων ακρίβειας, το οποίο διαιρείται σε εύκαμπτη σειρά και άκαμπτη σειρά. Η εύκαμπτη σειρά έχει τη μεγάλη ελαστικότητα και χρησιμοποιείται συχνά στις περιπτώσεις μικροϋπολογιστών όπως οι κωδικοποιητές και οι αισθητήρες. Η άκαμπτη σειρά χρησιμοποιείται κυρίως στις σερβο μηχανές, CNC τα εργαλεία μηχανών (επεξεργαμένος στη μηχανή κέντρα) και άλλες περιπτώσεις
