Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: BS Κ RK σειρά
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 PC
Τιμή: 5
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-10 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Όνομα: |
BS Κ RK σειρά ένας συμπλέκτης εκκέντρων τρόπων |
Υλικό: |
Φέρων χάλυβας GCR 15 |
Μέγιστη υπέρβαση (r/min): |
350-80 |
Ροπή (NM): |
37200-980000 |
Βάρος (κλ): |
2.3-3700 |
Άντεξε το μέγεθος (χιλ.): |
20-450 |
Όνομα: |
BS Κ RK σειρά ένας συμπλέκτης εκκέντρων τρόπων |
Υλικό: |
Φέρων χάλυβας GCR 15 |
Μέγιστη υπέρβαση (r/min): |
350-80 |
Ροπή (NM): |
37200-980000 |
Βάρος (κλ): |
2.3-3700 |
Άντεξε το μέγεθος (χιλ.): |
20-450 |

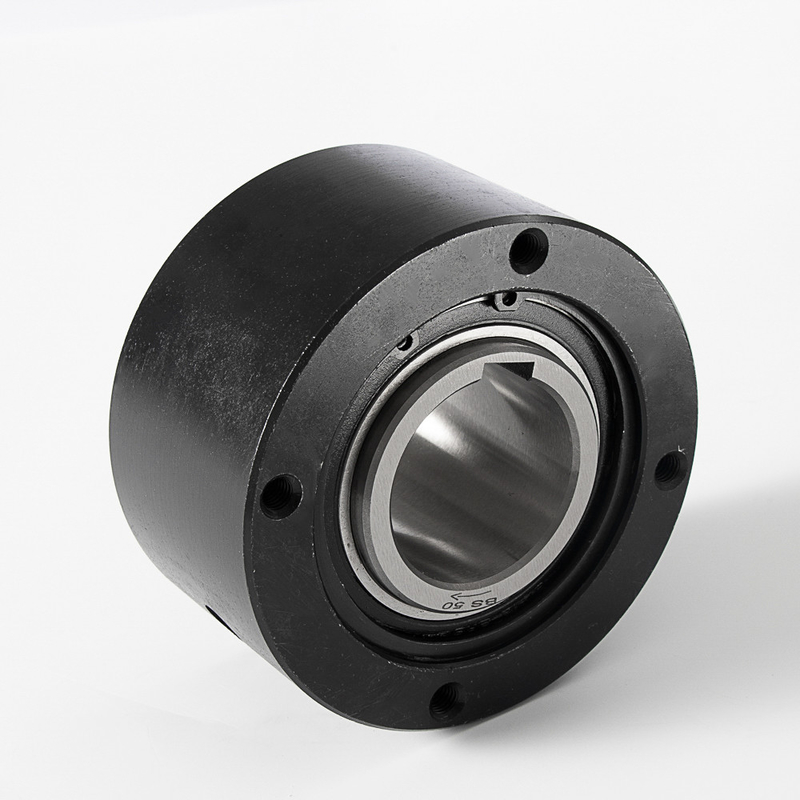

BS-Κ λίπος Lublication εφαρμογής Backstopping σειράς των BS RK που υπερβαίνει το συμπλέκτη
Εισαγωγή παραγωγής
Εισαγωγή του υψηλού συμπλέκτη BS 200 εκκέντρων ροπής πίσω συμπεριφορά συμπλεκτών στάσεων για το μεταφορέα ζωνών
Οι συμπλέκτες εκκέντρων σειράς των BS προορίζονται για τις εφαρμογές όπου η αντίστροφη περιστροφή του άξονα κεφαλιών μεταφορέων χαμηλής ταχύτητας είναι αποτρεμμένος (backstopping)
Χαρακτηριστικό
Οι σειρές των BS είναι κατασκευής εκκέντρων ή κυλίνδρων.
τέλειο σχέδιο πρόληψης σκόνης να απομονωθεί η σκόνη.
λόγω της ανάπτυξης και της χρήσης των ειδικών εκκέντρων, τα προϊόντα έχουν την υψηλότερη αξιοπιστία.
τα προϊόντα bs30 ~ bs135 έχουν σφραγιστεί με τον τύπο λιπών, έτσι δεν απαιτείται άλλο λίπος.
αργόστροφα προϊόντα μετάβασης αέρα που εγκαθίστανται στον τελικό άξονα των μεταφορέων, των αντλιών, κ.λπ.
BS-HS η σειρά είναι ένα μεγάλο προϊόν που βελτιώνει πολύ τη μέγιστη μη απασχόλησης ταχύτητα και την επιτρεπόμενη ροπή στην προϋπόθεση της διατήρησης πλεονέκτημα της σειράς των BS.
Εγκατάσταση και χρήση
Ειδικός non-return συμπλέκτης για το μεταφορέα. (για αργόστροφο)
Ο τύπος λίπους έχει σφραγιστεί, και δεν απαιτείται άλλο λίπος. (μικρό πρότυπο)
Εγκρίνετε τα dust-proof μέτρα της δομής διπλός-στρώματος.
Εφαρμόσιμες περιπτώσεις
Ένας συμπλέκτης με σκοπό να αποτρέψει την αντίστροφη περιστροφή του μεταφορέα. Η σειρά BS-HS που βελτιώνει πολύ τη μέγιστη μη απασχόλησης ταχύτητα και επιτρεπόμενη ροπή (για αργόστροφο) προστίθεται.
Για αργόστροφο να τεμπελιάσει.
Αργόστροφα προϊόντα μετασχηματισμού αέρα που εγκαθίστανται στους τελικούς περιστρεφόμενους άξονες όπως οι μεταφορείς και οι αντλίες.
Ροπή: 294 ~ 686000n m30~70000kgfm
| Πρότυπο | BS200 |
| Υλικό | GCr15 |
| Εσωτερική διάμετρος | 100200mm |
| Εξωτερική διάμετρος | 430mm |
| Πάχος | 145mm |
| Ικανότητα ροπής | 37200Nm |
| Υπέρβαση της ταχύτητας | 100r/min |
Παράμετροι προϊόντων
| Πρότυπο | Ροπή Ικανότητα (Ν·μ) |
Μέγιστο. Υπέρβαση (r/min) Εσωτερική φυλή |
Έλξη Ροπή (Ν·μ) |
Α | Β | Γ | PCD Δ |
Ε | S | Α.Μ. Πίσσα Size× Τρυπημένες τρύπες × No.of |
Λίπος Τρύπα υλικών πληρώσεως (Μέγεθος) |
Q'ty Λίπος (κλ) |
| BS160HS | 39200 | 350 | 34.3 | 180 | 360 | 175 | 315 | 220 | 40 | M20 ×P2.5×10 | PT 1/4 | 0,23 |
| BS200HS | 61700 | 250 | 44.1 | 205 | 430 | 200 | 380 | 260 | 40 | M22 ×P2.5× 8 | PT 1/4 | 0,31 |
| BS220HS | 102000 | 200 | 73.5 | 330 | 500 | 325 | 420 | 290 | 40 | M20 ×P2.5×16 | PT 1/4 | 1.3 |
| BS250HS | 147000 | 170 | 93.1 | 370 | 600 | 365 | 530 | 330 | 50 | M24 ×P3.0×16 | PT 1/4 | 1.7 |
| BS270HS | 204000 | 160 | 98 | 385 | 650 | 380 | 575 | 370 | 50 | M24 ×P3.0×16 | PT 1/4 | 2 |
| BS300HS | 294000 | 150 | 108 | 425 | 780 | 420 | 690 | 470 | 60 | M30 ×P3.5×16 | PT 1/4 | 3.6 |
| BS350HS | 392000 | 110 | 157 | 440 | 930 | 480 | 815 | 535 | 70 | M36 ×P4.0×16 | PT 1/4 | 4.1 |
| BS425HS | 735000 | 85 | 216 | 570 | 1030 | 580 | 940 | 635 | 70 | M36 ×P4.0×18 | PT 1/4 | 6.9 |
| BS450HS | 980000 | 80 | 245 | 570 | 1090 | 600 | 990 | 645 | 80 | M42 ×P4.5×18 | PT 1/4 | 7.2 |
| Νέο JIS Keyway JISB1301-1996 ISO R773 |
Παλαιό JIS Keyway JISB1301-1959 |
Άντεξε τη διάμετρο Σειρά (χιλ.) |
W. λ. (κλ) |
W. Max (κλ) |
| BS 30-30J | BS 30-30E | 20 to30 | 2.3 | 2.1 |
| BS 50-45J | BS 50-45E | 30 to50 | 4.7 | 4.0 |
| BS 50-50J | BS 50-50E | |||
| BS 65-40J | BS 65-40E | 40 to65 | 13.0 | 11.5 |
| BS 65-45J | BS 65-45E | |||
| BS 65-50J | BS 65-50E | |||
| BS65-55J | BS65-55E | |||
| BS 65-60J | BS 65-60E | |||
| BS 65-65J | BS 65-65E | |||
| BS 75-60J | BS 75-60E | 50 to75 | 14.7 | 13.1 |
| BS 75-65J | BS 75-65E | |||
| BS75-70J | BS75-70E | |||
| BS 75-75J | BS 75-75E | |||
| BS 85-70J | BS 85-70E | 60 to85 | 27.2 | 24.7 |
| BS 85-75J | BS 85-75E | |||
| BS85-80J | BS85-80E | |||
| BS 85-85J | BS 85-85E | |||
| BS 95-80J | BS 95-80E | 70 to95 | 32.2 | 29.4 |
| BS 95-85J | BS 95-85E | |||
| BS95-90J | BS95-90E | |||
| BS 95-95J | BS 95-95E | |||
| BS 110-85J | BS 110-85E | 80 έως 110 | 38.6 | 34.2 |
| BS 110-95J | BS 110-95E | |||
| BS 110-100J | BS 110-100E | |||
| BS 110-105J | BS 110-105E | |||
| BS 110-110J | BS 110-110E | |||
| BS 135 | BS 135 | 90 έως 135 | 76.1 | 68.0 |
| BS 160HS | BS 160HS | 100 έως 160 | 120 | 103 |
| BS 200HS | BS 200HS | 100 έως 200 | 200 | 163 |
| BS 220HS | BS 220HS | 150 έως 220 | 390 | 338 |
| BS 250HS | BS 250HS | 175 έως 250 | 760 | 689 |
| BS 270HS | BS 270HS | 200 έως 270 | 850 | 774 |
| BS 300HS | BS 300HS | 230 έως 300 | 1.400 | 1.300 |
| BS 350HS | BS 350HS | 250 έως 350 | 2.300 | 2.120 |
| BS 425HS | BS 425HS | 325 έως 425 | 3.300 | 2.960 |
| BS 450HS | BS 450HS | 350 έως 450 | 3.700 | 3.400 |
Σημειώσεις:
1. Την ανοχή του αποθέματος που τελείωσαν άντεξε είναι H7.
2. Τα στοιχεία στο χοντρό τυπογραφικό χαρακτήρα είναι στοιχεία αποθεμάτων, άλλα χτίζονται στη διαταγή.
3. Ο συμπλέκτης εκκέντρων των BS μπορεί να τρυπηθεί σύμφωνα με την προδιαγραφή σας.
Διευκρινίστε ότι άντεξε τη διάμετρο με τις διαστάσεις ανοχής και keyway.
Παρακαλώ να είστε βέβαιος να διευκρινίσει.
