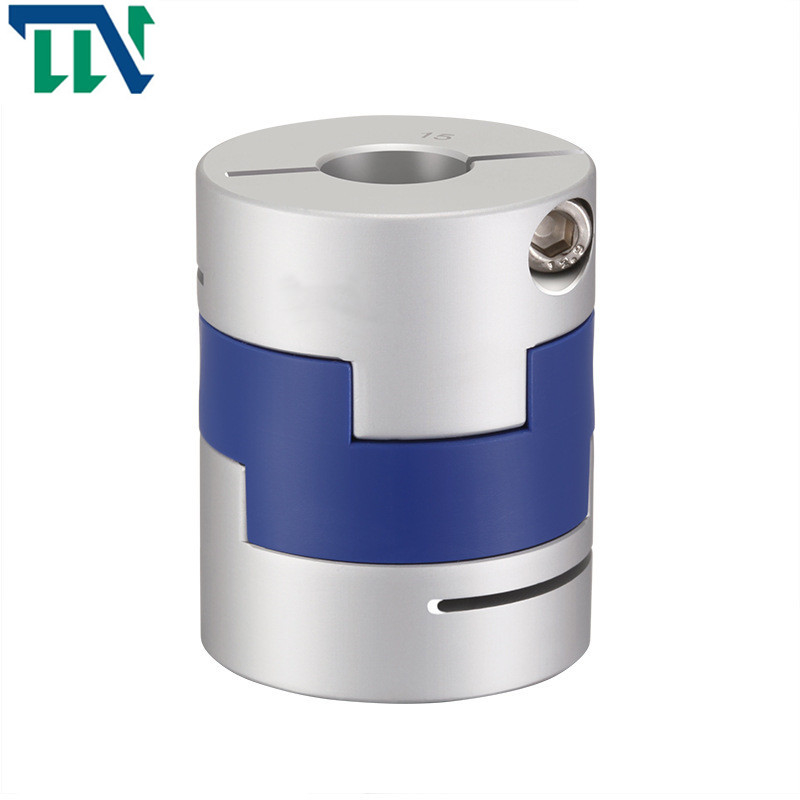

Παλαιά ζαμπόν που συνδέουν το συζευκτήρα εύκαμπτων άξονων που στερεώνει 40x50 GHC16

Name: Παλαιά ζαμπόν που συνδέουν το συζευκτήρα εύκαμπτων άξονων που στερεώνει 40x50 GHC16
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: Σειρά GHC
Price: 149.10 USD
Availability: InStock

Brand Name:	Tianniu
Model Number:	Σειρά GHC
MOQ:	Διαπραγμάτευση
τιμή:	negotiable
Delivery Time:	5-7 εργάσιμες ημέρες
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO 9001

Όνομα:

Σύζευξη άξονων του Όλνταμ

Υλικό:

Χάλυβας αλουμινίου

Εσωτερική διάμετρος:

1670mm

Πρότυπο:

Σειρά GHC

Δομή:

Τύπος στερέωσης του Όλνταμ

Εξουσιοδότηση:

12 μήνες

Επεξεργασία επιφάνειας:

Ανοδική επεξεργασία οξείδωσης

Εύκαμπτος ή άκαμπτος:

Εύκαμπτος

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο

Δυνατότητα προσφοράς:

10000 το μήνα

Επισημαίνω:

παλαιά ένωση ζαμπόν εύκαμπτη

παλαιός συζευκτήρας εύκαμπτων άξονων ζαμπόν

Στερέωση συζευκτήρων εύκαμπτων άξονων

Product Description

Εύκαμπτη σύζευξη άξονων τύπων του Όλνταμ κραμάτων αλουμινίου για τη σύνδεση μηχανισμών

Χαρακτηριστικά γνωρίσματα προϊόντων

Τύπος GHC Όλνταμ που συνδέει τη διαγώνια γλιστρώντας σύζευξη σφιγκτηρών

> Χρησιμοποιούμε το υλικό κολλοειδών είμαστε εισαγόμενο PA66, το οποίο έχει την καλή αντοχή, την αντίσταση διάβρωσης και την ηλεκτρική μόνωση
> Χρησιμοποιούμε το σχέδιο ολίσθησης μπορούμε να αντισταθμίσουμε την ακτινωτή και γωνιακή απόκλιση αποτελεσματικότερα
> Αποσπάσιμο σχέδιο, εύκολο να εγκαταστήσει
> Μέθοδος στερέωσης βίδας στερέωσης

Το εργοστάσιο Tianniu Changzhou είναι επαγγελματικός κατασκευαστής των συζεύξεων δαμάσκηνων, των άκαμπτων συζεύξεων, των καθολικών συζεύξεων, των διαγώνιων συζεύξεων φωτογραφικών διαφανειών, των άνεμος συζεύξεων, των συζεύξεων φυσητήρων, των διπλών συζεύξεων μεμβρανών και άλλων προϊόντων. Η επιχείρηση επεξεργασίας έχει ένα πλήρες και επιστημονικό ποιοτικό σύστημα διαχείρισης.

Παράμετροι προϊόντων

Σχέδια παραγωγής

Παλαιά ζαμπόν που συνδέουν το συζευκτήρα εύκαμπτων άξονων που στερεώνει 40x50 GHC16 0

Δελτίο παραγωγής

πρότυπη παράμετρος	κοινός άντεξε τη διάμετρο d1, d2	ΦD	Λ	ΕΑΝ	LP	Φ	Μ	ροπή βιδών σκλήρυνσης (N.M)
GHC-16X21	4,5,6,6.35	16	21	8.6	11.6	2.5	M2.5	1
GHC-16X30	4,5,6,6.35	16	30	13.1	11.6	3	M2.5	1
GHC-20X22	5,6,6.35, 7,8	20	22	8.6	12.7	2.5	M2.5	1
GHC-20x33	5,6,6.35, 7,8	20	33	14.1	12.7	3	M2.5	1
GHC-25x28	5,6,6.35, 8,9,9.525, 10,11,12	25	28	11.7	16.65	3	Μ3	1.5
GHC-25X39	5,6,6.35, 8,9,9.525, 10,11,12	25	39	17.2	16.65	4.2	Μ3	1.5
GHC-32X33	5,6,8,9,9.525, 10,11,12.12.7, 14,15,16	32	33	14	19.5	3	M4	2.5
GHC-32X45	5,6,8,9,9.525, 10,11,12,12.7, 14,15,16	32	45	20	19.5	4.5	M4	2.5
GHC-40X50	8,9,9.525, 10,11,12,14,15,16,17,18,19	40	50	23	18.4	7	M5	7
GHC-45X46	8,9,9.525, 10,11,12,14,15,16,17,18,19,20,22	45	46	21	18.4	7	M5	7
GHC-50X53	10,11,12.7, 14,15,16,17,18,19,20,22,24	50	53	24	15	7.5	M6	12
GHC-50X58	10,11,12.7, 14,15,16,17,18,19,20,22,24	50	58	26.5	17.5	8	M6	12
GHC-55X57	10,11,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	26	17.5	7.8	M6	12
GHC-63X71	14,15,16,17,18,19,20,22,24,25,28,30,32	63	71	33	24	10	M8	20
GHC-70X77	14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	70	77	29.5	25	12	M8	20

πρότυπη παράμετρος	Εκτιμημένη ροπή (N.M) *	επιτρεπόμενη εκκεντρικότητα (χιλ.) *	επιτρεπόμενη γωνία εκτροπής (°) *	επιτρεπόμενη αξονική απόκλιση (χιλ.) *	μέγιστη ταχύτητα περιστροφή/λεπτό	στατική torsional ακαμψία (N.M/rad)	στιγμή της αδράνειας (Kg.M2)	Υλικό του μανικιού άξονων	Υλικό του σράπνελ	επεξεργασία επιφάνειας	βάρος (ζ)
GHC-16X21	0,7	0,8	3	±0.2	8500	30	5.5x10-7	Υψηλής αντοχής κράμα αργιλίου	Π Α 6 6	Επεξεργασία υποβολής σε ανοδική οξείδωση	8
GHC-16X30	0,7	0,8	3	±0.2	9000	30	5.9x10-7				12
GHC-20X22	1.2	1.2	3	±0.2	6500	58	1.3x10-6				13
GHC-20x33	1.2	1.2	3	±0.2	7000	58	1.5x10-6				19
GHC-25X28	2	1.6	3	±0.2	5500	130	4.0x10-6				24
GHC-25X39	22	1.6	3	±0.2	6000	130	4.5x10-6				35
GHC-32X33	4.5	2	3	±0.2	4500	270	1.3x10-5				48
GHC-32X45	4.5	2	3	±0.2	4800	270	1.5x10-5				67
GHC-40X50	9	2.4	3	±0.2	3600	520	4.2x10-5				114
GHC-45X46	12	2.5	3	±0.2	3500	800	4.5x10-5				140
GHC-50X53	19	2.6	3	±0.2	3000	800	1.0x10-4				190
GHC-50X58	19	3	3	±0.2	3000	800	1.1x10-4				215
GHC-55X57	25	3.2	3	±0.2	3000	900	1.3x10-5				260
GHC-63X71	33	3	3	±0.2	2550	1200	3.5x10-4				455
GHC-70X77	56	3.5	3	±0.2	2500	1260	4.1x10-5				520
