Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO9001-2005
Αριθμό μοντέλου: GH 16*18
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: Διαπραγμάτευση
Τιμή: Negotiation
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-7 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Όνομα: |
Σύζευξη άξονων του Όλνταμ |
Υλικό: |
Χάλυβας αλουμινίου |
Εσωτερική διάμετρος: |
1670mm |
Πρότυπο: |
σειρά της GH |
Δομή: |
Σύζευξη άξονων του Όλνταμ |
Εξουσιοδότηση: |
12 μήνες |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Εύκαμπτος ή άκαμπτος: |
Εύκαμπτος |
Όνομα: |
Σύζευξη άξονων του Όλνταμ |
Υλικό: |
Χάλυβας αλουμινίου |
Εσωτερική διάμετρος: |
1670mm |
Πρότυπο: |
σειρά της GH |
Δομή: |
Σύζευξη άξονων του Όλνταμ |
Εξουσιοδότηση: |
12 μήνες |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Εύκαμπτος ή άκαμπτος: |
Εύκαμπτος |

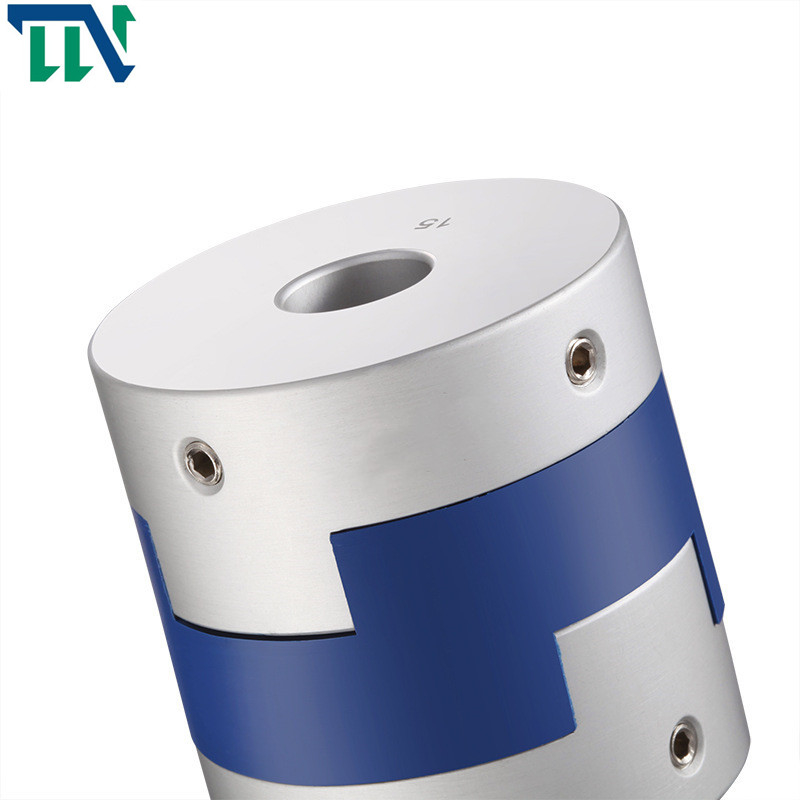

Σύζευξη άξονων τύπων της GH 16X18 μ3 Όλνταμ για τη σύνδεση μηχανισμών
Χαρακτηριστικά γνωρίσματα προϊόντων
>Το σχέδιο ολίσθησης χρήσης συζεύξεων άξονων του Όλνταμ εμπορικών σημάτων Tianniu μπορεί να αντισταθμίσει την ακτινωτή και γωνιακή απόκλιση αποτελεσματικότερα
Οι συζεύξεις άξονων του Όλνταμ εμπορικών σημάτων >Tianniu χρησιμοποιούν το αποσπάσιμο σχέδιο, εύκολο να εγκαταστήσει
Συζεύξεις άξονων του Όλνταμ εμπορικών σημάτων >Tianniu που στερεώνουν τη μέθοδο βίδας στερέωσης
Εισαγωγή προϊόντων
Η σύζευξη άξονων αναφέρεται στην κατάσταση ότι δύο μέρη της συσκευής μετάδοσης δύναμης και του περιστρεφόμενου άξονα δεν συνδέονται κατά τη διάρκεια της κανονικής μετακίνησης. Μερικές φορές χρησιμοποιείται επίσης ως συσκευή ασφάλειας για να αποτρέψει τα συνδεδεμένα μέρη από τη συμπεριφορά του υπερβολικού φορτίου και να διαδραματίσει το ρόλο της προστασίας υπερφόρτωσης.
Η σύζευξη άξονων τύπων του Όλνταμ σχεδιάζεται για να στερεώσει ομοιόμορφα γύρω από τον άξονα και να παρέχει τη μεγαλύτερη διατήρηση από τις σταθερές συζεύξεις βιδών χωρίς καταστροφή του άξονα. Κατόπιν σφίγξτε τις βίδες στερέωσης που εξασφαλίζουν. Αυτές είναι συζεύξεις του Όλνταμ
Παράμετροι προϊόντων
Σχέδια παραγωγής
Δελτίο παραγωγής
| πρότυπη παράμετρος | κοινός άντεξε τη διάμετρο d1, d2 | ΦD | Λ | ΕΑΝ | LP | Φ | Μ | ροπή βιδών σκλήρυνσης (N.M) |
| GH-16X18 | 4,5,6,6.35, 7,8 | 16 | 18 | 7.1 | 11.6 | 3.55 | Μ3 | 0,7 |
| GH-20X25 | 5,6,6.35, 7,8,9,9.525 | 20 | 25 | 9.1 | 12.7 | 4.55 | M4 | 1.7 |
| GH-25X28 | 5,6,6.35, 8,9,9.525, 10,11,12,14 | 25 | 28 | 11.7 | 16.65 | 5.58 | M4 | 1.7 |
| GH-32x33 | 5,6,8,9,9.525, 10,11,12,12.7, 14,15,16 | 32 | 33 | 14 | 19.5 | 7 | M4 | 1.7 |
| GH-40X35 | 8,9,9.525, 10,11,12,12.7, 14,14,16,17,18,19,20 | 40 | 35 | 15.5 | 18.4 | 7.75 | M4 | 1.7 |
| GH-45X46 | 8,9,9.525, 10,11,12.7, 14,15,16,17,18,19,20,22 | 45 | 46 | 21.5 | 18.4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16.5 | 15 | 8.25 | M5 | 4 |
| GH-55X57 | 10,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17.5 | 10.5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17.5 | 10.5 | M6 | 8.4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36.5 | 25 | 13.5 | M8 | 10.5 |
| πρότυπη παράμετρος | Εκτιμημένη ροπή (N.M) * |
επιτρεπόμενη εκκεντρικότητα (χιλ.) * |
επιτρεπόμενη γωνία εκτροπής (°) * |
επιτρεπόμενη αξονική απόκλιση (χιλ.) * |
μέγιστη ταχύτητα περιστροφή/λεπτό |
στατική torsional ακαμψία (N.M/rad) |
στιγμή της αδράνειας (Kg.M2) |
Υλικό του μανικιού άξονων | Υλικό του σράπνελ | επεξεργασία επιφάνειας | βάρος (ζ) |
| GH-16X18 | 0,7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 3.3x10-7 | Υψηλής αντοχής κράμα αργιλίου | Π Α 6 6 | Επεξεργασία υποβολής σε ανοδική οξείδωση | 6 |
| GH-20X25 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| GH-25X28 | 2 | 1.6 | 3 | ±0.2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| GH-32x33 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 9.6x10-6 | 44 | |||
| GH-40X35 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2.8 | 3 | ±0.2 | 3500 | 560 | 3.8x10-5 | 136 | |||
| GH-50X38 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.8x10-4 | 142 | |||
| GH-55X57 | 22 | 3.3 | 3 | ±0.2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ±0.2 | 2500 | 1200 | 8.3x10-4 | 320 | |||
| GH-70X77 | 56 | 3.8 | 3 | ±0.2 | 2500 | 1260 | 3.9x10-4 | 445 |
