Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO 9001
Αριθμό μοντέλου: GHC 40*50
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: Διαπραγμάτευση
Τιμή: Negotiation
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-7 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Όνομα: |
Σύζευξη άξονων του Όλνταμ |
Υλικό: |
Χάλυβας αλουμινίου |
Εσωτερική διάμετρος: |
1670mm |
Πρότυπο: |
Σειρά GHC |
Δομή: |
Τύπος στερέωσης του Όλνταμ |
Εξουσιοδότηση: |
12 μήνες |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Εύκαμπτος ή άκαμπτος: |
Εύκαμπτος |
Όνομα: |
Σύζευξη άξονων του Όλνταμ |
Υλικό: |
Χάλυβας αλουμινίου |
Εσωτερική διάμετρος: |
1670mm |
Πρότυπο: |
Σειρά GHC |
Δομή: |
Τύπος στερέωσης του Όλνταμ |
Εξουσιοδότηση: |
12 μήνες |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Εύκαμπτος ή άκαμπτος: |
Εύκαμπτος |

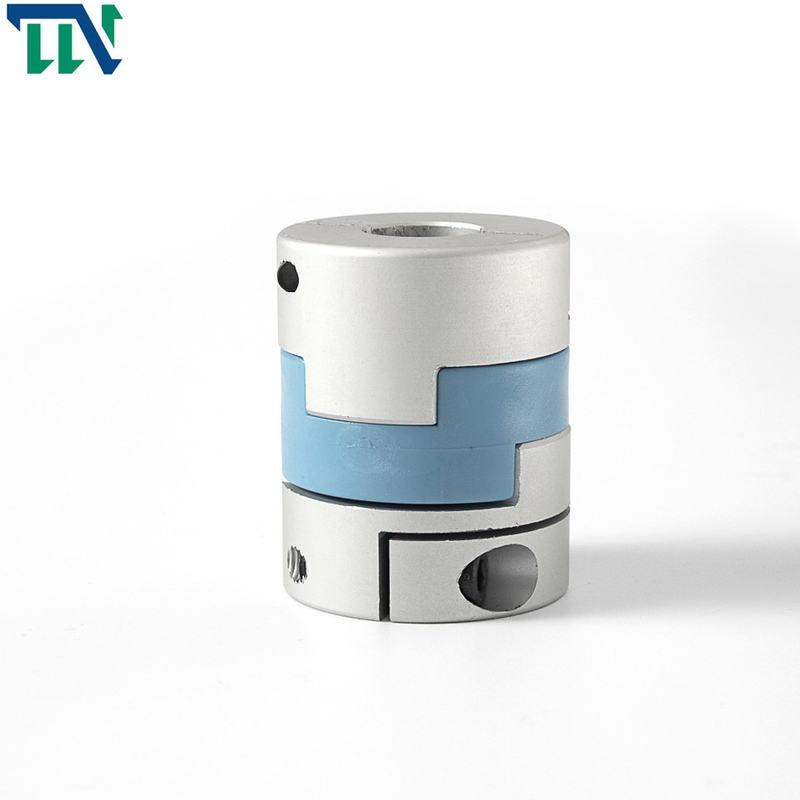

GHC 32X45 εύκαμπτη Όλνταμ στερέωσης σύζευξη ολισθαινόντων ρυθμιστών άξονων διαγώνια για το μηχανισμό
Εισαγωγή προϊόντων
Η σύζευξη άξονων τύπων του Όλνταμ σχεδιάζεται για να στερεώσει ομοιόμορφα γύρω από τον άξονα και να παρέχει τη μεγαλύτερη διατήρηση από τις σταθερές συζεύξεις βιδών χωρίς καταστροφή του άξονα. Κατόπιν σφίγξτε τις βίδες στερέωσης που εξασφαλίζουν. Αυτές είναι συζεύξεις του Όλνταμ. Είμαστε οι κατασκευές της παραγωγής όλων των ειδών σύζευξης άξονων. Οι προσαρμοσμένες συζεύξεις είναι επίσης αποδεκτές.
η μορφή της είναι ελαφριά και κατάλληλη να εγκαταστήσει, το οποίο κερδίζει χρόνο για την επεξεργασία και την παραγωγή των επιχειρήσεων. Αφετέρου, είναι ανθεκτικό στη διάβρωση πετρελαίου και μπορεί να είναι ηλεκτρικά - μονωμένος. Τα διαφορετικά ελαστομερή ολισθαινόντων ρυθμιστών είναι διαθέσιμα. Η ολίσθηση μεταξύ του μανικιού άξονων και του ενδιάμεσου κομματιού μπορεί να επιτρέψει τις μεγάλες ακτινωτές και γωνιακές αποκλίσεις. Το ειδικό σχέδιο προσκρούσεων στη μέση μπορεί να διαδραματίσει έναν ενισχυτικό ρόλο και να επιτρέψει στις μεγάλες γωνιακές αποκλίσεις χωρίς κάμπτοντας στιγμή, ώστε να ελαχιστοποιηθεί το αξονικό φορτίο
έχει τα πλεονεκτήματα της απλής δομής, της ευρείας σειράς μεγέθους, της μικρής στιγμής της αδράνειας, της κατάλληλης χρήσης και της κατάλληλης οπτικής επιθεώρησης. Η έξοχη αντίσταση διάβρωσης πετρελαίου και η ηλεκτρική μόνωση ελαχιστοποιούν το αξονικό φορτίο που προκαλείται από την απόκλιση. Η ολίσθηση μεταξύ του μανικιού άξονων και της μέσης μπορεί να επιτρέψει τη μεγάλη ακτινωτή και γωνιακή απόκλιση.
Συνέλευση
1) Κατά τη διάρκεια της συνέλευσης, αφαιρέστε τα σαλιάσματα και καθαρίστε όλα τα μέρη
2) Κατά τη διάρκεια της συνέλευσης, εξασφαλίστε ότι οι κεντρικές γραμμές των δύο ενώνοντας στενά φερουσών τρυπών δικράνων στη μέση είναι στο ίδιο αεροπλάνο, και η επιτρεπόμενη διαφορά δεν θα υπερβεί 1 °. Το μέρος αυλακώνω θα γλιστρήσει ελεύθερα και η ένωση θα περιστραφεί ελαστικά
3) Καθαρίστε την επιφάνεια. Εκτός από το ότι το κλειδί προσώπου τελών φλαντζών και προσώπου τελών είναι ντυμένο με το αντιοξειδωτικό λίπος, το υπόλοιπο βουρτσίζεται με τον αντιοξειδωτικό εγχυτήρα και χρωματίζεται έπειτα (το χρώμα δεν επιτρέπεται).
4) Κανονική λίπανση. Συστήνεται να εγχθεί το πετρέλαιο μία φορά την εβδομάδα και μια φορά την ημέρα υπό τους υψηλής θερμοκρασίας όρους.
5) Προκειμένου να αυξηθεί η ζωή υπηρεσιών της διαγώνιας συσκευής αξόνων τύπων ολισθαινόντων ρυθμιστών, ρυθμίστε το σταυρό - άξονας 180 βαθμοί για να κάνει κάθε φορά το σταυρό - περιοδικό άξονων χρησιμοποιούμενο διαδοχικά
Παράμετροι προϊόντων
Σχέδια παραγωγής
Δελτίο παραγωγής
| πρότυπη παράμετρος | κοινός άντεξε τη διάμετρο d1, d2 | ΦD | Λ | ΕΑΝ | LP | Φ | Μ | ροπή βιδών σκλήρυνσης (N.M) |
| GHC-16X21 | 4,5,6,6.35 | 16 | 21 | 8.6 | 11.6 | 2.5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6.35 | 16 | 30 | 13.1 | 11.6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6.35, 7,8 | 20 | 22 | 8.6 | 12.7 | 2.5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6.35, 7,8 | 20 | 33 | 14.1 | 12.7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35, 8,9,9.525, 10,11,12 | 25 | 28 | 11.7 | 16.65 | 3 | Μ3 | 1.5 |
| GHC-25X39 | 5,6,6.35, 8,9,9.525, 10,11,12 | 25 | 39 | 17.2 | 16.65 | 4.2 | Μ3 | 1.5 |
| GHC-32X33 | 5,6,8,9,9.525, 10,11,12.12.7, 14,15,16 | 32 | 33 | 14 | 19.5 | 3 | M4 | 2.5 |
| GHC-32X45 | 5,6,8,9,9.525, 10,11,12,12.7, 14,15,16 | 32 | 45 | 20 | 19.5 | 4.5 | M4 | 2.5 |
| GHC-40X50 | 8,9,9.525, 10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525, 10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7, 14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7, 14,15,16,17,18,19,20,22,24 | 50 | 58 | 26.5 | 17.5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29.5 | 25 | 12 | M8 | 20 |
| πρότυπη παράμετρος | Εκτιμημένη ροπή (N.M) * |
επιτρεπόμενη εκκεντρικότητα (χιλ.) * |
επιτρεπόμενη γωνία εκτροπής (°) * |
επιτρεπόμενη αξονική απόκλιση (χιλ.) * |
μέγιστη ταχύτητα περιστροφή/λεπτό |
στατική torsional ακαμψία (N.M/rad) |
στιγμή της αδράνειας (Kg.M2) |
Υλικό του μανικιού άξονων | Υλικό του σράπνελ | επεξεργασία επιφάνειας | βάρος (ζ) |
| GHC-16X21 | 0,7 | 0,8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | Υψηλής αντοχής κράμα αργιλίου | Π Α 6 6 | Επεξεργασία υποβολής σε ανοδική οξείδωση | 8 |
| GHC-16X30 | 0,7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4.5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
