φυσητήρες μετάλλων ανοξείδωτου που συνδέουν με τη στερέωση της πλήμνης μηχανικά 20X32mm

Brand Name:	Tianniu
Model Number:	GR 20*32
MOQ:	1 PC
τιμή:	negotiable
Delivery Time:	3-5 εργάσιμες ημέρες
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO 9001

Όνομα:

Σύζευξη άξονων φυσητήρων

Δομή:

Σύζευξη άξονων φυσητήρων

Υλικό:

Χάλυβας αλουμινίου

Άντεξε το μέγεθος:

1655mm

Εξουσιοδότηση:

12 μήνες

Materia ελαστομερούς:

PA66

επεξεργασία επιφάνειας:

Ανοδική επεξεργασία οξείδωσης

Βάρος:

0.013KG

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο

Δυνατότητα προσφοράς:

10000 το μήνα

Επισημαίνω:

φυσητήρες μετάλλων που συνδέουν 20X32mm

ένωση φυσητήρων ανοξείδωτου

σύζευξη μετάλλων φυσητήρων

Product Description

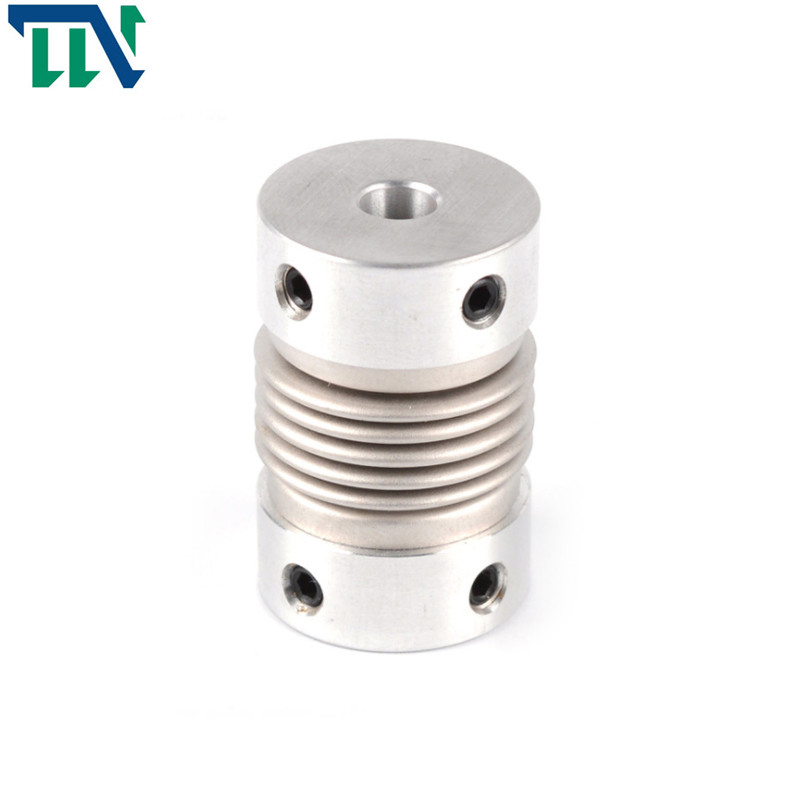

Σύζευξη Setscrew φυσητήρων κραμάτων αργιλίου GR 20X32 για μηχανικό

Εισαγωγή προϊόντων

Οι φυσητήρες που συνδέουν τις χρήσεις ζάρωσαν το με λεπτούς τοίχους σωλήνα (φυσητήρες) που ενώνει στενά άμεσα ή το δεσμό με τις δύο μισές συζεύξεις για να διαβιβάσουν την κίνηση. Η σύζευξη έχει τα πλεονεκτήματα της απλής δομής, της μικρής γενικής διάστασης, της κατάλληλης επεξεργασίας και της εγκατάστασης και της υψηλής ακρίβειας μετάδοσης. Χρησιμοποιείται κυρίως στους μικρούς μηχανισμούς μηχανημάτων και ελέγχου ακρίβειας δύναμης που απαιτούν τη συμπαγή δομή και την υψηλή ακρίβεια μετάδοσης.

Παράμετροι προϊόντων

Σχέδια προϊόντων

φυσητήρες μετάλλων ανοξείδωτου που συνδέουν με τη στερέωση της πλήμνης μηχανικά 20X32mm 0

Διαστάσεις προϊόντων

πρότυπη παράμετρος	κοινός άντεξε τη διάμετρο d1, d2	ΦD	Λ	Λι	L2	L3	Ν	Φ	Μ	ροπή βιδών σκλήρυνσης (N.M)
GR-16x27	4,5,6,6.35, 7,8	16	27	7.5	2	8	13.5	3	Μ3	0,7
GR-20x32	5,6,6.35, 7,8,9,9.525, 10,11,12	20	32	7.2	2.8	12	18	3.5	Μ3	0,7
GR-22.5x34	5,6,6.35, 7,8,9,9.525, 10,11,12	22.5	34	8.05	2.8	12.3	20.2	4.5	M4	1.7
GR-25x37	6,6.35, 7,8,9,9.525, 10,11,12	25	37	9.5	3	12	20.2	4.5	M4	1.7
GR-32x42	8,9,10,11,12,12.7, 14,15	32	42	8	4	18	27.2	5.5	M5	4
GR-40x51	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20	40	51	9.5	6	20	34.5	5.5	M5	4
GR-55x57	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25	55	57	9	6	27	51.9	6.25	M6	7
GR-65x81	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19.5	7	28	60.5	8.9	M6	7

πρότυπη παράμετρος	Εκτιμημένη ροπή (N.M) *	επιτρεπόμενη εκκεντρικότητα (χιλ.) *	επιτρεπόμενη γωνία εκτροπής (°) *	επιτρεπόμενη αξονική απόκλιση (χιλ.) *	μέγιστη ταχύτητα περιστροφή/λεπτό	στατική torsional ακαμψία (N.M/rad)	στιγμή της αδράνειας (Kg.M2)	Υλικό του μανικιού άξονων	επεξεργασία επιφάνειας	βάρος (ζ)
GR-16x27	0,8	0,1	2	+ 0,4 -1,2	20000	150	7.9x10-7	Υψηλής αντοχής κράμα αργιλίου	Επεξεργασία υποβολής σε ανοδική οξείδωση	8
GR-20x32	1.5	0,1	2	+ 0,6 -1,8	18000	220	2.0x10-6			13
GR-22.5x34	1.8	0,15	2	+ 0,6 -1,8	16000	300	6.2x10-6			22
GR-25x37	2.0	0,15	2	+ 0,6 -1,8	15000	330	6.7x10-6			30
GR-32x42	2.5	0,2	2	+ 0,8 -2,5	11000	490	2.0x10-5			53
GR-40x51	6.4	0,3	2	+ 0,8 -2,5	10000	530	2.1x10-5			85
GR-55x57	12	0,3	2	+ 0,8 -2,5	9000	860	2.8x10-5			170
GR-65x81	18	0,2	2	+ 0,7 -2,5	4500	900	2.3x10-5			280

Χαρακτηριστικά γνωρίσματα προϊόντων

>Το υλικό είναι κράμα αργιλίου, και οι μέσοι φυσητήρες αποτελούνται από το ανοξείδωτο με την άριστη αντίσταση διάβρωσης
>Laser η συγκόλληση χρησιμοποιείται μεταξύ των φυσητήρων και του μανικιού άξονων, με μηά εκκαθάριση περιστροφής, κατάλληλη για την μπροστινή και αντίστροφη περιστροφή
>Bellows η δομή μπορεί αποτελεσματικά να αντισταθμίσει την ακτινωτή, γωνιακή και αξονική απόκλιση
για stepper σερβο μηχανών τη μηχανή
>Fastening μέθοδος setscrew
