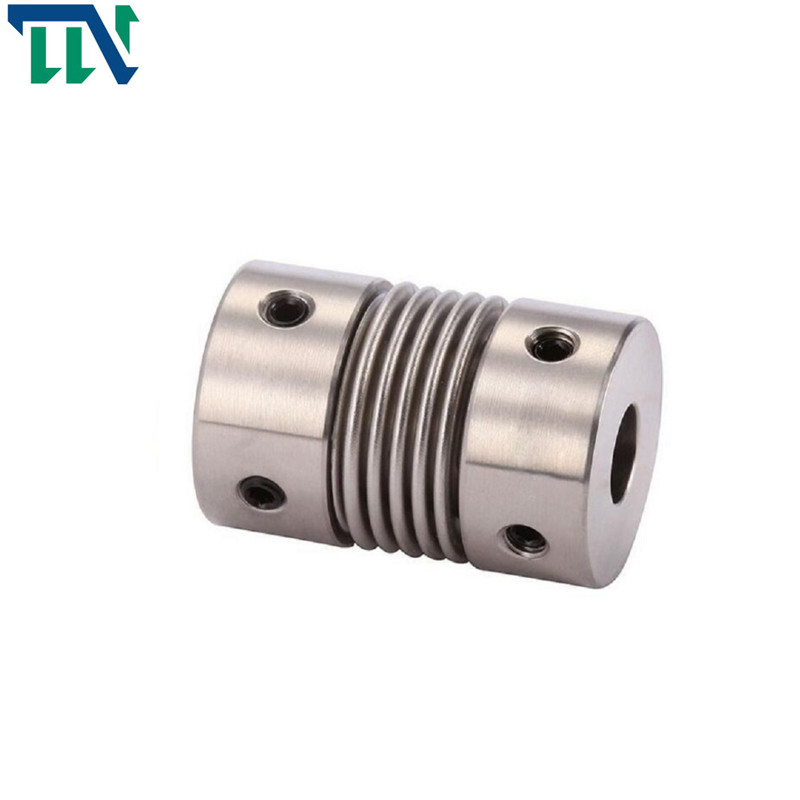

Ενωμένοι στενά φυσητήρες ανοξείδωτου που συνδέουν την ένωση 25X37mm M4 φυσητήρων προμηθευτών

Brand Name:	Tianniu
Model Number:	GR 25*37
MOQ:	1 PC
τιμή:	negotiable
Delivery Time:	3-5 εργάσιμες ημέρες
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO 9001

Όνομα:

Σύζευξη άξονων φυσητήρων

Δομή:

Σύζευξη άξονων φυσητήρων

Υλικό:

Χάλυβας αλουμινίου

Άντεξε το μέγεθος:

1655mm

Εξουσιοδότηση:

12 μήνες

Materia ελαστομερούς:

PA66

Επεξεργασία επιφάνειας:

Επεξεργασία ανοδικής οξείδωσης

Βάρος:

0.013KG

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο

Δυνατότητα προσφοράς:

10000 το μήνα

Επισημαίνω:

ενωμένη στενά ένωση φυσητήρων

Φυσητήρες ανοξείδωτου που συνδέουν 25X37mm

σύζευξη τύπων φυσητήρων

Product Description

Φυσητήρες Setscrew αργιλίου συζεύξεων άξονων GR 25X37 M4 για τη μηχανή

Παράμετροι προϊόντων

Σχέδια προϊόντων

Ενωμένοι στενά φυσητήρες ανοξείδωτου που συνδέουν την ένωση 25X37mm M4 φυσητήρων προμηθευτών 0

Διαστάσεις προϊόντων

πρότυπη παράμετρος	κοινός άντεξε τη διάμετρο d1, d2	ΦD	Λ	Λι	L2	L3	Ν	Φ	Μ	ροπή βιδών σκλήρυνσης (N.M)
GR-16x27	4,5,6,6.35, 7,8	16	27	7.5	2	8	13.5	3	Μ3	0,7
GR-20x32	5,6,6.35, 7,8,9,9.525, 10,11,12	20	32	7.2	2.8	12	18	3.5	Μ3	0,7
GR-22.5x34	5,6,6.35, 7,8,9,9.525, 10,11,12	22.5	34	8.05	2.8	12.3	20.2	4.5	M4	1.7
GR-25x37	6,6.35, 7,8,9,9.525, 10,11,12	25	37	9.5	3	12	20.2	4.5	M4	1.7
GR-32x42	8,9,10,11,12,12.7, 14,15	32	42	8	4	18	27.2	5.5	M5	4
GR-40x51	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20	40	51	9.5	6	20	34.5	5.5	M5	4
GR-55x57	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25	55	57	9	6	27	51.9	6.25	M6	7
GR-65x81	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19.5	7	28	60.5	8.9	M6	7

πρότυπη παράμετρος	Εκτιμημένη ροπή (N.M) *	επιτρεπόμενη εκκεντρικότητα (χιλ.) *	επιτρεπόμενη γωνία εκτροπής (°) *	επιτρεπόμενη αξονική απόκλιση (χιλ.) *	μέγιστη ταχύτητα περιστροφή/λεπτό	στατική torsional ακαμψία (N.M/rad)	στιγμή της αδράνειας (Kg.M2)	Υλικό του μανικιού άξονων	επεξεργασία επιφάνειας	βάρος (ζ)
GR-16x27	0,8	0,1	2	+ 0,4 -1,2	20000	150	7.9x10-7	Υψηλής αντοχής κράμα αργιλίου	Επεξεργασία υποβολής σε ανοδική οξείδωση	8
GR-20x32	1.5	0,1	2	+ 0,6 -1,8	18000	220	2.0x10-6			13
GR-22.5x34	1.8	0,15	2	+ 0,6 -1,8	16000	300	6.2x10-6			22
GR-25x37	2.0	0,15	2	+ 0,6 -1,8	15000	330	6.7x10-6			30
GR-32x42	2.5	0,2	2	+ 0,8 -2,5	11000	490	2.0x10-5			53
GR-40x51	6.4	0,3	2	+ 0,8 -2,5	10000	530	2.1x10-5			85
GR-55x57	12	0,3	2	+ 0,8 -2,5	9000	860	2.8x10-5			170
GR-65x81	18	0,2	2	+ 0,7 -2,5	4500	900	2.3x10-5			280

Εισαγωγή προϊόντων

Οι φυσητήρες που συνδέουν τις χρήσεις ζάρωσαν το με λεπτούς τοίχους σωλήνα (φυσητήρες) που ενώνει στενά άμεσα ή το δεσμό με τις δύο μισές συζεύξεις για να διαβιβάσουν την κίνηση. Η σύζευξη έχει τα πλεονεκτήματα της απλής δομής, της μικρής γενικής διάστασης, της κατάλληλης επεξεργασίας και της εγκατάστασης και της υψηλής ακρίβειας μετάδοσης. Χρησιμοποιείται κυρίως στους μικρούς μηχανισμούς μηχανημάτων και ελέγχου ακρίβειας δύναμης που απαιτούν τη συμπαγή δομή και την υψηλή ακρίβεια μετάδοσης.

Χαρακτηριστικά γνωρίσματα προϊόντων

1. Η ένωση φυσητήρων δεν έχει καμία εκκαθάριση και υψηλή ευαισθησία

2. Υψηλή ελαστικότητα, καλύτερη προστασία του εξοπλισμού

3. Μπορεί να απορροφήσει τη δόνηση και να αντισταθμίσει τις ακτινωτές, γωνιακές και αξονικές αποκλίσεις συγχρόνως

4. Αντίσταση λεκέδων πετρελαίου και ισχυρή αντίσταση διάβρωσης

5. Η Torsional ακαμψία, δεξιόστροφα και τα αντίθετα προς τη φορά των δεικτών του ρολογιού χαρακτηριστικά περιστροφής είναι ακριβώς οι ίδιες

6. Συνήθως χρησιμοποιημένος CNC στα εργαλεία μηχανών, τους συντάσσοντας ευρετήριο δίσκους και άλλα βιομηχανικά μηχανήματα
