Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO 9001
Αριθμό μοντέλου: GHC 40*50
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: Διαπραγμάτευση
Τιμή: Negotiation
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-7 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Όνομα: |
Σύζευξη άξονων του Όλνταμ |
Υλικό: |
Χάλυβας αλουμινίου |
Εσωτερική διάμετρος: |
819mm |
Πρότυπο: |
Σειρά GHC |
Δομή: |
Τύπος στερέωσης του Όλνταμ |
Εξουσιοδότηση: |
12 μήνες |
Επεξεργασία επιφάνειας: |
Επεξεργασία ανοδικής οξείδωσης |
Εύκαμπτος ή άκαμπτος: |
Εύκαμπτος |
Όνομα: |
Σύζευξη άξονων του Όλνταμ |
Υλικό: |
Χάλυβας αλουμινίου |
Εσωτερική διάμετρος: |
819mm |
Πρότυπο: |
Σειρά GHC |
Δομή: |
Τύπος στερέωσης του Όλνταμ |
Εξουσιοδότηση: |
12 μήνες |
Επεξεργασία επιφάνειας: |
Επεξεργασία ανοδικής οξείδωσης |
Εύκαμπτος ή άκαμπτος: |
Εύκαμπτος |

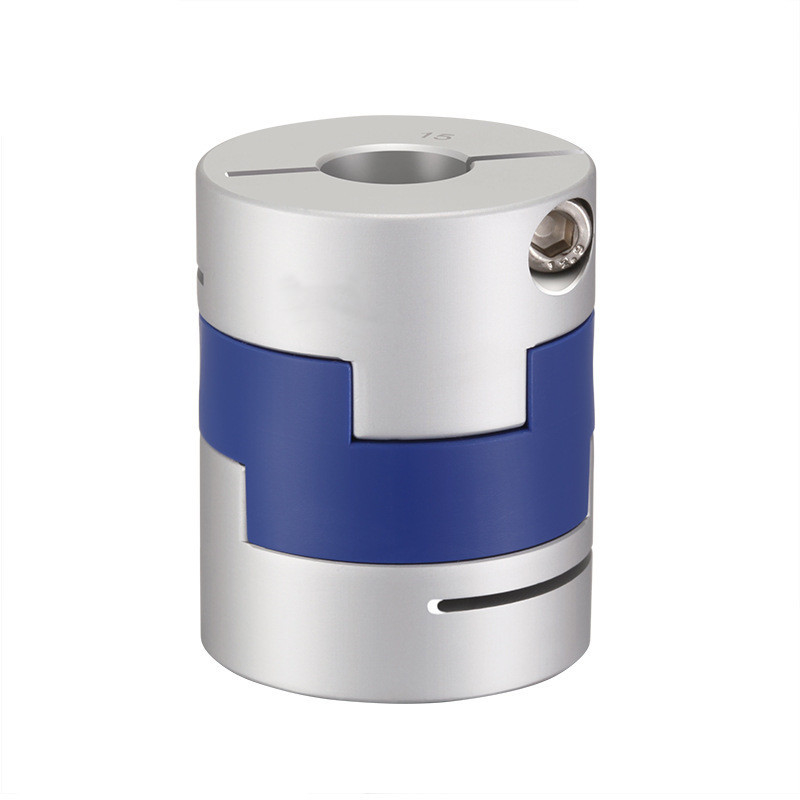

Εύκαμπτη 40x50mm Όλνταμ σειράς GHC συζεύξεων άξονων σύζευξη ύφους αλουμινίου
Εισαγωγή προϊόντων
Αυτές είναι συζεύξεις του Όλνταμ. Είμαστε οι κατασκευές της παραγωγής όλων των ειδών σύζευξης άξονων. Οι προσαρμοσμένες συζεύξεις είναι επίσης αποδεκτές.
Η σύζευξη άξονων τύπων του Όλνταμ σχεδιάζεται για να στερεώσει ομοιόμορφα γύρω από τον άξονα και να παρέχει τη μεγαλύτερη διατήρηση από τις σταθερές συζεύξεις βιδών χωρίς καταστροφή του άξονα. Κατόπιν σφίγξτε τις βίδες στερέωσης που εξασφαλίζουν.
Η μορφή της είναι ελαφριά και κατάλληλη να εγκαταστήσει, το οποίο κερδίζει χρόνο για την επεξεργασία και την παραγωγή των επιχειρήσεων. Αφετέρου, είναι ανθεκτικό στη διάβρωση πετρελαίου και μπορεί να είναι ηλεκτρικά - μονωμένος. Τα διαφορετικά ελαστομερή ολισθαινόντων ρυθμιστών είναι διαθέσιμα.
Η ολίσθηση μεταξύ του μανικιού άξονων και του ενδιάμεσου κομματιού μπορεί να επιτρέψει τις μεγάλες ακτινωτές και γωνιακές αποκλίσεις. Το ειδικό σχέδιο προσκρούσεων στη μέση μπορεί να διαδραματίσει έναν ενισχυτικό ρόλο και να επιτρέψει στις μεγάλες γωνιακές αποκλίσεις χωρίς κάμπτοντας στιγμή, ώστε να ελαχιστοποιηθεί το αξονικό φορτίο
Πλεονεκτήματα της σύζευξης του Όλνταμ:
Καταρχάς, η μορφή της είναι ελαφριά και εύκολο να εγκατασταθεί, το οποίο κερδίζει χρόνο για την επεξεργασία και την παραγωγή των επιχειρήσεων. Αφετέρου, είναι ανθεκτικό στη διάβρωση πετρελαίου και μπορεί να είναι ηλεκτρικά - μονωμένος. Τα διαφορετικά ελαστομερή ολισθαινόντων ρυθμιστών είναι διαθέσιμα. Η ολίσθηση μεταξύ του δακτυλίου και του μέσου κομματιού μπορεί να ανεχτεί τις μεγάλες ακτινωτές και γωνιακές αποκλίσεις. Η απόκλιση γωνίας δεν παράγει την κάμπτοντας στιγμή, έτσι ώστε το αξονικό φορτίο ελαχιστοποιείται.
Αφετέρου, η δομή είναι απλή, η σειρά μεγέθους είναι ευρεία, η στιγμή της αδράνειας είναι μικρή, η χρήση είναι κατάλληλη, και είναι κατάλληλο για την οπτική επιθεώρηση. Η ανώτερη αντίσταση διάβρωσης πετρελαίου και η ηλεκτρική μόνωση ελαχιστοποιούν το αξονικό φορτίο που προκαλείται από τη μη ευθυγράμμιση, και η ολίσθηση μεταξύ του δακτυλίου και της μέσης μπορεί να ανεχτεί τα μεγάλα ακτινωτά και γωνιακά misalignments.
Έναντι άλλων συζεύξεων, καταρχάς, η μορφή της φαίνεται ιδιαίτερα ελαφριά, και αυτό το είδος πράγματος είναι το πιό ευδιάκριτο, και ο διαγώνιος ολισθαίνων ρυθμιστής στη μέση έχει τα διαφορετικά χρώματα για σας για να επιλέξει από, και είναι επίσης εύκολο να εγκαταστήσει. Δεν είναι ενοχλητικό. Το μεγαλύτερο πράγμα είναι ότι μπορεί να σώσει τη συντήρηση και συγχρόνως, μπορεί επίσης να μονωθεί από την ηλεκτρική ενέργεια, αντιρρυπαντικός και αντιδιαβρωτικός, και η ζωή υπηρεσιών της είναι σχετικά μακριά. Είναι μια πολύ οικονομική και κατάλληλη σύζευξη
Καλωσορίστε για να μας έρθετε σε επαφή με για περισσότερες πληροφορίες!
Παράμετροι προϊόντων
Σχέδια παραγωγής
Δελτίο παραγωγής
| πρότυπη παράμετρος | κοινός άντεξε τη διάμετρο d1, d2 | ΦD | Λ | ΕΑΝ | LP | Φ | Μ | ροπή βιδών σκλήρυνσης (N.M) |
| GHC-16X21 | 4,5,6,6.35 | 16 | 21 | 8.6 | 11.6 | 2.5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6.35 | 16 | 30 | 13.1 | 11.6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6.35, 7,8 | 20 | 22 | 8.6 | 12.7 | 2.5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6.35, 7,8 | 20 | 33 | 14.1 | 12.7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35, 8,9,9.525, 10,11,12 | 25 | 28 | 11.7 | 16.65 | 3 | Μ3 | 1.5 |
| GHC-25X39 | 5,6,6.35, 8,9,9.525, 10,11,12 | 25 | 39 | 17.2 | 16.65 | 4.2 | Μ3 | 1.5 |
| GHC-32X33 | 5,6,8,9,9.525, 10,11,12.12.7, 14,15,16 | 32 | 33 | 14 | 19.5 | 3 | M4 | 2.5 |
| GHC-32X45 | 5,6,8,9,9.525, 10,11,12,12.7, 14,15,16 | 32 | 45 | 20 | 19.5 | 4.5 | M4 | 2.5 |
| GHC-40X50 | 8,9,9.525, 10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525, 10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7, 14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7, 14,15,16,17,18,19,20,22,24 | 50 | 58 | 26.5 | 17.5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29.5 | 25 | 12 | M8 | 20 |
| πρότυπη παράμετρος | Εκτιμημένη ροπή (N.M) * |
επιτρεπόμενη εκκεντρικότητα (χιλ.) * |
επιτρεπόμενη γωνία εκτροπής (°) * |
επιτρεπόμενη αξονική απόκλιση (χιλ.) * |
μέγιστη ταχύτητα περιστροφή/λεπτό |
στατική torsional ακαμψία (N.M/rad) |
στιγμή της αδράνειας (Kg.M2) |
Υλικό του μανικιού άξονων | Υλικό του σράπνελ | επεξεργασία επιφάνειας | βάρος (ζ) |
| GHC-16X21 | 0,7 | 0,8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | Υψηλής αντοχής κράμα αργιλίου | Π Α 6 6 | Επεξεργασία υποβολής σε ανοδική οξείδωση | 8 |
| GHC-16X30 | 0,7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4.5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
