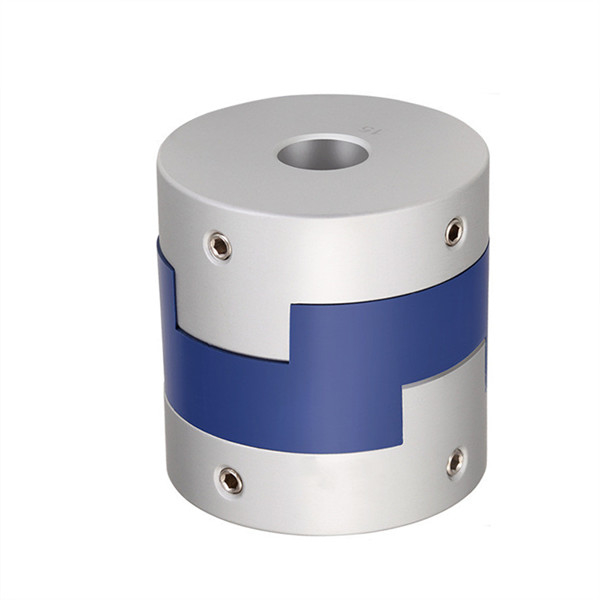

Εύκαμπτη μηχανή συζεύξεων του Όλνταμ γλιστρώντας φραγμών συζεύξεων άξονων σειράς της GH

Name: Εύκαμπτη μηχανή συζεύξεων του Όλνταμ γλιστρώντας φραγμών συζεύξεων άξονων σειράς της GH
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: Σειρά της GH
Price: 149.10 USD
Availability: InStock

Brand Name:	Tianniu
Model Number:	Σειρά της GH
MOQ:	διαπραγμάτευση
τιμή:	negotiable
Delivery Time:	5-7 εργάσιμες ημέρες
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO-9001

Όνομα:

Σύζευξη άξονων του Όλνταμ

Υλικό:

Χάλυβας αλουμινίου

Εσωτερική διάμετρος:

1670mm

Πρότυπο:

Σειρά της GH

Δομή:

Σύζευξη άξονων του Όλνταμ

Εξουσιοδότηση:

12 μήνες

Επεξεργασία επιφάνειας:

Επεξεργασία ανοδικής οξείδωσης

Εύκαμπτος ή άκαμπτος:

Εύκαμπτος

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο

Δυνατότητα προσφοράς:

10000 το μήνα

Επισημαίνω:

Σύζευξη άξονων σειράς της GH

Σύζευξη άξονων τύπων του Όλνταμ

Γλιστρώντας φραγμός συζεύξεων άξονων του Όλνταμ

Product Description

Εύκαμπτη μηχανή συζεύξεων του Όλνταμ γλιστρώντας φραγμών Shanf Couping σειράς της GH

Εισαγωγή προϊόντων

Η σύζευξη άξονων τύπων του Όλνταμ σχεδιάζεται για να στερεώσει ομοιόμορφα γύρω από τον άξονα και να παρέχει τη μεγαλύτερη διατήρηση από τις σταθερές συζεύξεις βιδών χωρίς καταστροφή του άξονα. Κατόπιν σφίγξτε τις βίδες στερέωσης που εξασφαλίζουν.

Χαρακτηριστικά γνωρίσματα προϊόντων

Το εργοστάσιο Tianniu Changzhou είναι επαγγελματικός κατασκευαστής των συζεύξεων δαμάσκηνων, των άκαμπτων συζεύξεων, των καθολικών συζεύξεων, των διαγώνιων συζεύξεων φωτογραφικών διαφανειών, των άνεμος συζεύξεων, των συζεύξεων φυσητήρων, των διπλών συζεύξεων μεμβρανών και άλλων προϊόντων. Η επιχείρηση επεξεργασίας έχει ένα πλήρες και επιστημονικό ποιοτικό σύστημα διαχείρισης.

>Το υλικό κολλοειδών χρήσης συζεύξεων άξονων του Όλνταμ εμπορικών σημάτων Tianniu είναι εισαγόμενο PA66, το οποίο έχει την καλή αντοχή, την αντίσταση διάβρωσης και την ηλεκτρική μόνωση
Το σχέδιο ολίσθησης χρήσης συζεύξεων άξονων του Όλνταμ εμπορικών σημάτων >Tianniu μπορεί να αντισταθμίσει την ακτινωτή και γωνιακή απόκλιση αποτελεσματικότερα
Οι συζεύξεις άξονων του Όλνταμ εμπορικών σημάτων >Tianniu χρησιμοποιούν το αποσπάσιμο σχέδιο, εύκολο να εγκαταστήσει
Συζεύξεις άξονων του Όλνταμ εμπορικών σημάτων >Tianniu που στερεώνουν τη μέθοδο βίδας στερέωσης

Σχέδια παραγωγής

Εύκαμπτη μηχανή συζεύξεων του Όλνταμ γλιστρώντας φραγμών συζεύξεων άξονων σειράς της GH 0

Δελτίο παραγωγής

πρότυπη παράμετρος	κοινός άντεξε τη διάμετρο d1, d2	ΦD	Λ	ΕΑΝ	LP	Φ	Μ	ροπή βιδών σκλήρυνσης (N.M)
GH-16X18	4,5,6,6.35, 7,8	16	18	7.1	11.6	3.55	Μ3	0,7
GH-20X25	5,6,6.35, 7,8,9,9.525	20	25	9.1	12.7	4.55	M4	1.7
GH-25X28	5,6,6.35, 8,9,9.525, 10,11,12,14	25	28	11.7	16.65	5.58	M4	1.7
GH-32x33	5,6,8,9,9.525, 10,11,12,12.7, 14,15,16	32	33	14	19.5	7	M4	1.7
GH-40X35	8,9,9.525, 10,11,12,12.7, 14,14,16,17,18,19,20	40	35	15.5	18.4	7.75	M4	1.7
GH-45X46	8,9,9.525, 10,11,12.7, 14,15,16,17,18,19,20,22	45	46	21.5	18.4	9	M5	4
GH-50X38	10,12,12.7, 14,15,16,17,18,19,20,22,24,25	50	38	16.5	15	8.25	M5	4
GH-55X57	10,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17.5	10.5	M5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17.5	10.5	M6	8.4
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36.5	25	13.5	M8	10.5

πρότυπη παράμετρος	Εκτιμημένη ροπή (N.M) *	επιτρεπόμενη εκκεντρικότητα (χιλ.) *	επιτρεπόμενη γωνία εκτροπής (°) *	επιτρεπόμενη αξονική απόκλιση (χιλ.) *	μέγιστη ταχύτητα περιστροφή/λεπτό	στατική torsional ακαμψία (N.M/rad)	στιγμή της αδράνειας (Kg.M2)	Υλικό του μανικιού άξονων	Υλικό του σράπνελ	επεξεργασία επιφάνειας	βάρος (ζ)
GH-16X18	0,7	0,8	3	±0.2	9000	30	3.3x10-7	Υψηλής αντοχής κράμα αργιλίου	Π Α 6 6	Επεξεργασία υποβολής σε ανοδική οξείδωση	6
GH-20X25	1.2	1.2	3	±0.2	7000	58	1.1x10-6				18
GH-25X28	2	1.6	3	±0.2	6000	130	3.1x10-6				25
GH-32x33	4.5	2	3	±0.2	4800	270	9.6x10-6				44
GH-40X35	9	2.4	3	±0.2	3600	520	2.3x10-5				81
GH-45X46	12	2.8	3	±0.2	3500	560	3.8x10-5				136
GH-50X38	19	2.6	3	±0.2	3000	800	1.8x10-4				142
GH-55X57	22	3.3	3	±0.2	2800	795	8.0x10-4				255
GH-63X47	19	3	3	±0.2	2500	1200	8.3x10-4				320
GH-70X77	56	3.8	3	±0.2	2500	1260	3.9x10-4				445
