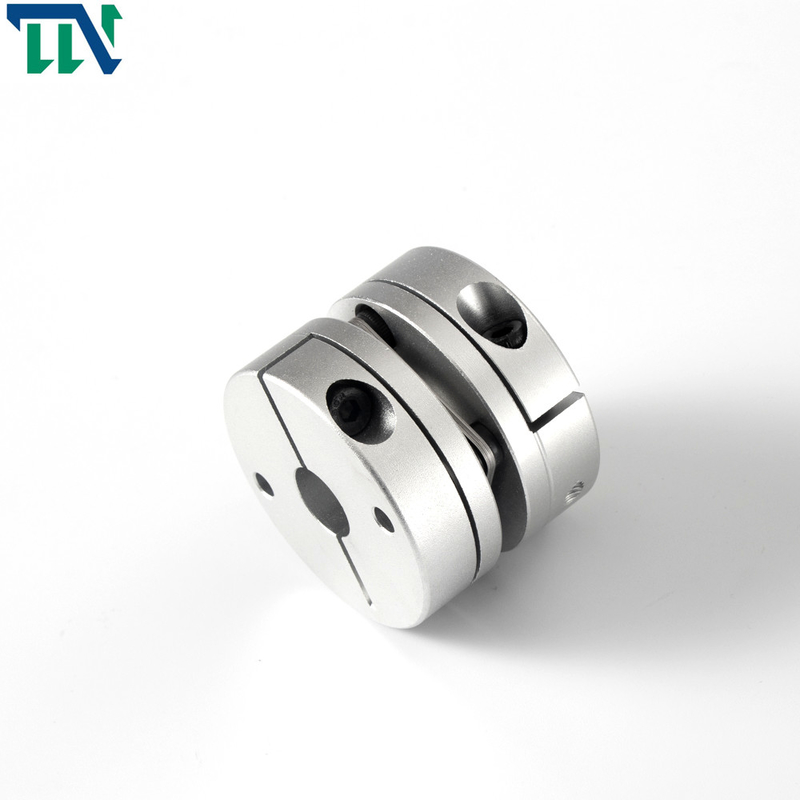

Ενιαία σύζευξη στερέωσης διαφραγμάτων κραμάτων αργιλίου για τη σερβο μηχανή
Χαρακτηριστικά γνωρίσματα προϊόντων
Διάφορες ομάδες διαφραγμάτων (φύλλο ανοξείδωτου) συνδέονται με τις δύο μισές συζεύξεις διαδοχικά με τα μπουλόνια. Κάθε ομάδα διαφραγμάτων διαμορφώνεται με την επικάλυψη διάφορων κομματιών. Τα διαφράγματα διαιρούνται σε τύπο συνδέοντας ράβδων και ολόκληρα κομμάτια με τις διαφορετικές μορφές. Η σύζευξη διαφραγμάτων αντισταθμίζει τη σχετική μετατόπιση των δύο συνδεδεμένων άξονων από την ελαστική παραμόρφωση του διαφράγματος. Είναι μια υψηλής απόδοσης εύκαμπτη σύζευξη στοιχείων μετάλλων ισχυρή χωρίς λαδώνοντας πετρέλαιο. Έχει τη συμπαγή δομή, υψηλής αντοχής, μακριά ζωή υπηρεσιών, καμία εκκαθάριση περιστροφής, και δεν επηρεάζεται από τη θερμοκρασία και τη ρύπανση πετρελαίου. Έχει τα χαρακτηριστικά της όξινης αντίστασης, αλκαλική αντίσταση και αντιδιαβρωτικός. Είναι κατάλληλο για τη μετάδοση άξονων σε υψηλής θερμοκρασίας, τη υψηλή ταχύτητα και τις διαβρωτικές μέσες συνθήκες εργασίας
> Η υψηλή ακαμψία ροπής, μπορεί ακριβώς να ελέγξει την περιστροφή του άξονα, μπορεί να πραγματοποιήσει το μεγάλης ακρίβειας έλεγχο
> Σχεδιασμένος για τη σερβο και να περπατήσει μηχανή
> Κανένα χάσμα μεταξύ του άξονα και της σύνδεσης μανικιών, γενικών για τη θετική και αρνητική περιστροφή
> Χαμηλή αδράνεια, κατάλληλη για τη λειτουργία υψηλής ταχύτητας
> Το διάφραγμα αποτελείται από το χάλυβα άνοιξη με την άριστη αντίσταση κούρασης
> Με keyway το σχέδιο, τοποθετώντας τρόπος στερέωσης βιδών
Παράμετροι προϊόντων
| πρότυπη παράμετρος | κοινός άντεξε τη διάμετρο d1, d2 | ΦD | Λ | ΕΑΝ | S | Φ | Μ | ροπή βιδών σκλήρυνσης |
| (N.M) | ||||||||
| Gs-19X20 | 3,4,5,6,6.35, 7,8 | 19 | 20 | 9.1 | 1.8 | 3.3 | M2.5 | 1 |
| Gs-26X26 | 3,4,5,6,6.35, 7,8,9,9.525, 10,11,12,14 | 26 | 26 | 11.65 | 2.6 | 3.9 | Μ3 | 1.5 |
| Gs-32X28 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15, | 32 | 28 | 12.25 | 3.5 | 3.85 | Μ3 | 1.5 |
| Gs-34X32 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,16 | 34 | 32 | 14.25 | 3.5 | 4.85 | M4 | 2.5 |
| Gs-39X34.5 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19 | 39 | 34.5 | 14.9 | 4.5 | 5 | M4 | 2.5 |
| Gs-44X34.5 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20,22,24 | 44 | 34.5 | 14.9 | 4.5 | 5 | M4 | 2.5 |
| Gs-50X46 | 8,9,9525,10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 46 | 20.6 | 4.8 | 6 | M5 | 7 |
| Gs-56X45 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 45 | 19.75 | 5.5 | 6.4 | M5 | 7 |
| Gs-68X53 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 53 | 23.35 | 6.3 | 7.7 | M6 | 12 |
| Gs-82X68 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 68 | 30 | 8 | 9.7 | M8 | 20 |
| πρότυπη παράμετρος | Εκτιμημένη ροπή | επιτρεπόμενη εκκεντρικότητα | επιτρεπόμενη γωνία εκτροπής | επιτρεπόμενη αξονική απόκλιση | μέγιστη ταχύτητα | στατική torsional ακαμψία | στιγμή της αδράνειας | Υλικό του μανικιού άξονων | Υλικό του σράπνελ | επεξεργασία επιφάνειας | βάρος |
| (N.M) * | (χιλ.) * | (°) * | (χιλ.) * | περιστροφή/λεπτό | (N.M/rad) | (Kg.M2) | (ζ) | ||||
| Gs-19X20 | 1 | 0,1 | 1 | ±0.09 | 1000 | 220 | 6.7x10-6 | Υψηλής αντοχής κράμα αργιλίου | U S 3 0 του S χάλυβας 4 ανοίξεων | Επεξεργασία υποβολής σε ανοδική οξείδωση | 11 |
| Gs-26X26 | 1.5 | 0,1 | 1 | ±0.14 | 11000 | 1125 | 2.2x10-6 | 28 | |||
| GS-32x28 | 2 | 0,1 | 1 | ±0.18 | 11000 | 21000 | 7.1x10-6 | 46 | |||
| Gs-34X32 | 3 | 0,1 | 1 | ±0.18 | 11000 | 2250 | 8.0x10-6 | 55 | |||
| Gs-39X34.5 | 6 | 0,1 | 1 | ±0.23 | 11000 | 3900 | 2.2x10-5 | 81 | |||
| Gs-44X34.5 | 9 | 0,1 | 1 | ±0.27 | 11000 | 4500 | 2.8x10-5 | 99 | |||
| Gs-55X46 | 18 | 0,1 | 1 | ±0.30 | 11000 | 6500 | 2.5x10-5 | 135 | |||
| Gs-56X45 | 25 | 0,1 | 1 | ±0.36 | 11000 | 12900 | 1.2x10-4 | 217 | |||
| Gs-68X53 | 60 | 0,1 | 1 | ±0.4 | 9000 | 25800 | 1.5x10-4 | 348 | |||
| Gs-82X68 | 100 | 0,1 | 1 | ±0.5 | 8000 | 38700 | 1.8x10-5 | 689 |
