Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: Σειρά GSTS
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 PC
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-7 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Πρότυπο: |
GS ενιαία σύζευξη διαφραγμάτων setscrew |
Υλικό: |
Κράμα αργιλίου |
Δομή: |
Σύζευξη βιδών διαφραγμάτων |
Άντεξε το μέγεθος: |
438mm |
Εξουσιοδότηση: |
12 μήνες |
Εξωτερικό Diamter: |
1665mm |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Πρότυπο: |
GS ενιαία σύζευξη διαφραγμάτων setscrew |
Υλικό: |
Κράμα αργιλίου |
Δομή: |
Σύζευξη βιδών διαφραγμάτων |
Άντεξε το μέγεθος: |
438mm |
Εξουσιοδότηση: |
12 μήνες |
Εξωτερικό Diamter: |
1665mm |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |

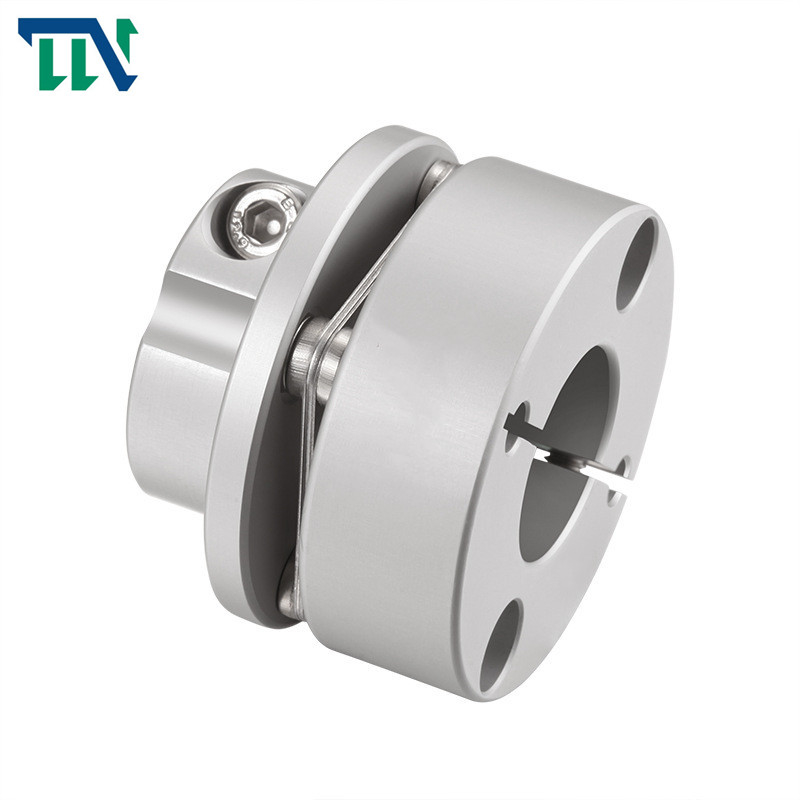

Ενιαία σύζευξη τύπων σφιγκτηρών διαφραγμάτων ενιαίων βημάτων κραμάτων αργιλίου GSTS
Χαρακτηριστικά γνωρίσματα προϊόντων
Ενιαία σύζευξη άξονων συζεύξεων άξονων κωδικοποιητών διαφραγμάτων ή άνοιξη χωρίς τη λίπανση και στερεότυπη συντήρηση Το κράτος συζεύξεων μπορεί να ανιχνευθεί χωρίς αποσύνθεση Επιπλέον, κατά τη διάρκεια της λειτουργίας του εξοπλισμού, φως στροβοσκόπιων μπορεί να χρησιμοποιηθεί για να ελέγξει το διάφραγμα, υψηλή torsional ακαμψία, μηά περιστροφή Εάν η εγκατάσταση είναι ακριβής, η σύζευξη δεν θα βλαφθεί για τη ζωή, η ζωή άπειρου μακριού Κανένα μέρος ένδυσης, αλλά χρησιμοποιημένος σε όλα τα είδη σκληρών συνθηκών εργασίας Εάν το λάθος όφσετ είναι μέσα στην καθορισμένη σειρά, η σύζευξη θα έχει την ίδια ζωή με τον εξοπλισμό Το έξοχο σχέδιο ασφαλούς λειτουργίας ροπής, μέγιστη ροπή είναι 2 φορές της εκτιμημένης ροπής.
Αξίζει ότι λόγω της ισχυρής ακαμψίας της σύζευξης διαφραγμάτων, εάν η απόκλιση μεταξύ των δύο άξονων είναι πάρα πολύ μεγάλη όταν εγκαθίσταται ο εξοπλισμός, η σύζευξη διαφραγμάτων θα παραγάγει μια μεγάλη αξονική πίεση στο ρουλεμάν ώθησης στον άξονα. Επομένως, είναι πολύ σημαντικό για την εφαρμογή της σύζευξης διαφραγμάτων, ειδικά στις περιπτώσεις υψηλής ταχύτητας, να γίνει η ομάδα διαφραγμάτων να έχει ορισμένη δυνατότητα καθοδήγησης και προσδιορισμού θέσης.
Η σύζευξη διαφραγμάτων είναι κατάλληλη για η μετάδοση σε υψηλής θερμοκρασίας, υψηλή ταχύτητα και διαβρωτικές μέσες συνθήκες εργασίας, όπως οι υδραντλίες (ειδικά υψηλής ισχύος, χημικές αντλίες), ανεμιστήρες, συμπιεστές, υδραυλικά μηχανήματα, μηχανήματα πετρελαίου, μηχανήματα εκτύπωσης, υφαντικά μηχανήματα, χημικά μηχανήματα, εξάγοντας μηχανήματα, μεταλλουργικά μηχανήματα, αεροπορία (ελικόπτερο), ναυτικό μεγάλη δύναμη σύστημα μετάδοσης, στρόβιλος ατμού, μηχανικό σύστημα μετάδοσης δύναμης εμβόλων, οχήματα αντιολισθητικών αλυσίδων, και η μεγάλη ταχύτητα συνόλου γεννητριών, υψηλής ισχύος μηχανικό σύστημα μετάδοσης, μέσω της δυναμικής ισορροπίας αργότερα εφαρμόζω μεγάλης μετάδοσης έχει γίνει πιό κοινή.
Έναντι της σύζευξης εργαλείων, η σύζευξη διαφραγμάτων δεν έχει καμία σχετική ολίσθηση, δεν χρειάζεται τη λίπανση, σφράγιση, κανένας θόρυβος, βασικά δεν χρειάζεται τη συντήρηση, είναι εύκολος να κατασκευάσει, και μπορεί μερικώς να αντικαταστήσει τη σύζευξη εργαλείων. Οι συζεύξεις διαφραγμάτων έχουν χρησιμοποιηθεί ευρέως στις βιομηχανικές χώρες στον κόσμο. Στη χώρα μου, οι βιομηχανικά τυποποιημένοι μηχανημάτων έχουν διατυπωθεί και έχουν αναθεωρηθεί στους νέους βιομηχανικά τυποποιημένους: Σχέση συζεύξεων JB/T 9147-1999 (που αντικαθιστά ZB/T J19022-90) μεταξύ των ροπών.
Παράμετροι προϊόντων
| πρότυπη παράμετρος | κοινός άντεξε τη διάμετρο d1 | κοινός άντεξε τη διάμετρο d2 | Δ | ΦN | Λ | LF1 | ΕΑΝ | S | Μ | ροπή βιδών σκλήρυνσης (N.M) |
||
| ο μικρότερος | μέγιστος | ο μικρότερος | μέγιστος | |||||||||
| GSTS-34x29.9 | 5 | 12 | 5 | 15 | 34 | 21.6 | 29.9 | 12.15 | 14.25 | 3.5 | Μ3 | 1.5 |
| GSTS-39x34.5 | 6 | 15 | 6 | 19 | 39 | 25 | 34.5 | 15.15 | 14.9 | 4.5 | M4 | 2.5 |
| GSTS-44x34.5 | 6 | 18 | 6 | 22 | 44 | 29.6 | 34.5 | 15.15 | 14.9 | 4.5 | M4 | 2.5 |
| GSTS-56x45.1 | 8 | 24 | 8 | 32 | 56 | 38 | 45.1 | 19.90 | 19.75 | 5.5 | M5 | 7 |
| GSTS-68x53.6 | 10 | 30 | 10 | 38 | 68 | 46 | 53.6 | 24 | 23.35 | 6.3 | M6 | 12 |
| GSTS-82x68.1 | 16 | 38 | 16 | 45 | 82 | 56 | 68.1 | 30.15 | 30 | 8 | M8 | 20 |
| πρότυπη παράμετρος | Εκτιμημένη ροπή (N.M) * |
επιτρεπόμενη εκκεντρικότητα (χιλ.) * |
επιτρεπόμενη γωνία εκτροπής (°) * |
επιτρεπόμενη αξονική απόκλιση (χιλ.) * |
μέγιστη ταχύτητα περιστροφή/λεπτό |
στατική torsional ακαμψία (N.M/rad) |
στιγμή της αδράνειας (Kg.M2) |
Υλικό του μανικιού άξονων | Υλικό του σράπνελ | επεξεργασία επιφάνειας | βάρος (ζ) |
| GSTS-34x29.9 | 3 | 0,02 | 1 | ±0.20 | 10000 | 2000 | 6.01x10-5 | Υψηλής αντοχής κράμα αργιλίου | U S 3 0 του S χάλυβας 4 ανοίξεων | Επεξεργασία υποβολής σε ανοδική οξείδωση | 38 |
| GSTS-39x34.5 | 6 | 0,02 | 1 | ±0.25 | 10000 | 4500 | 1.49x10-5 | 69 | |||
| GSTS-44x34.5 | 9 | 0,02 | 1 | ±0.30 | 10000 | 5200 | 2.25x10-5 | 84 | |||
| GSTS-56x45.1 | 25 | 0,02 | 1 | ±0.40 | 10000 | 11000 | 7.23x10-5 | 184 | |||
| GSTS-68x53.6 | 60 | 0,02 | 1 | ±0.45 | 10000 | 19000 | 2.02x10-4 | 235 | |||
| GSTS-82x68.1 | 100 | 0,02 | 1 | ±0.55 | 10000 | 22000 | 5.95x10-4 | 598 |
