Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: GLseries
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 2 PC
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-7 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Πρότυπο: |

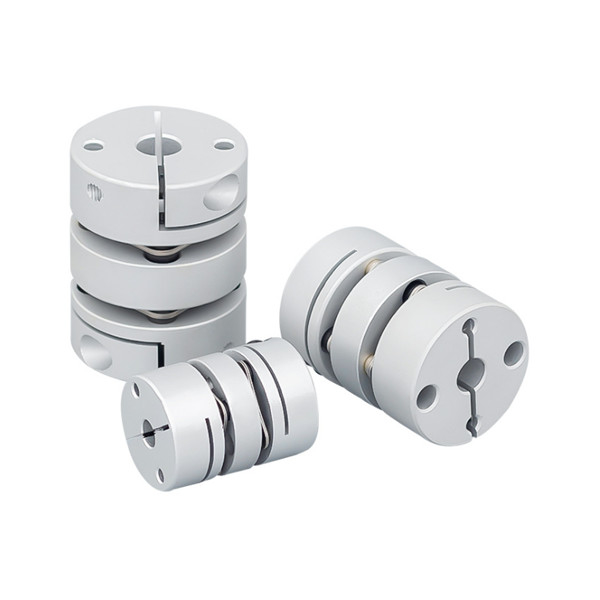

GL διπλή σύζευξη στερέωσης διαφραγμάτων |
Υλικό: |
Κράμα αργιλίου |
Δομή: |
διπλή στερέωση διαφραγμάτων |
Άντεξε το μέγεθος: |
1982mm |
Εξουσιοδότηση: |
12 μήνες |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Πρότυπο: |
GL διπλή σύζευξη στερέωσης διαφραγμάτων |
Υλικό: |
Κράμα αργιλίου |
Δομή: |
διπλή στερέωση διαφραγμάτων |
Άντεξε το μέγεθος: |
1982mm |
Εξουσιοδότηση: |
12 μήνες |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Χαρακτηριστικά γνωρίσματα προϊόντων
Η σύζευξη διαφραγμάτων έχει 7 δομικούς τύπους, οι μικρότερες ενάρξεις σειράς ροπής μετάδοσης συζεύξεων από 10Nm, και η μεγαλύτερη σειρά ροπής μετάδοσης συζεύξεων μπορεί να φθάσει σε 8100000Nm, επειδή το διάφραγμα έχει 6 γωνίες, 8 γωνίες ή η μορφή περισσότεροι ή 10 γωνίες, έτσι η μετάδοση ροπής είναι πολύ ομοιόμορφη, η εφαρμόσιμη περιβαλλοντική θερμοκρασία μπορεί να είναι από -20 ℃ σε τουλάχιστον +280 ℃, και είναι κατάλληλο για τα ειδικά υλικά.
> Η υψηλή ακαμψία ροπής, μπορεί ακριβώς να ελέγξει την περιστροφή του άξονα, μπορεί να πραγματοποιήσει το μεγάλης ακρίβειας έλεγχο
> Σχεδιασμένος για τη σερβο και να περπατήσει μηχανή
> Κανένα χάσμα μεταξύ του άξονα και της σύνδεσης μανικιών, γενικών για τη θετική και αρνητική περιστροφή
> Χαμηλή αδράνεια, κατάλληλη για τη λειτουργία υψηλής ταχύτητας
> Το διάφραγμα αποτελείται από το χάλυβα άνοιξη με την άριστη αντίσταση κούρασης
> Μέθοδος στερέωσης βίδας στερέωσης
Παράμετροι προϊόντων
| πρότυπη παράμετρος | κοινός άντεξε τη διάμετρο d1, d2 | ΦD | Λ | ΕΑΝ | LP | d3 | S | Φ | Μ | ροπή βιδών σκλήρυνσης (N.M) |
| Gl-19X27 | 3,4,5,6,6.35, 7,8 | 19 | 27 | 9.1 | 5.2 | Φ9 | 1.8 | 3.3 | M2.5 | 1 |
| Gl-26X35 | 5,6,6.35, 7,8,9,9.525, 10,11,12,14 | 26 | 35 | 11.65 | 6.5 | Φ12.5 | 2.6 | 3.9 | Μ3 | 1.5 |
| Gl-32X41 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15, | 32 | 45 | 12.25 | 9.5 | Φ15 | 3.5 | 3.85 | Μ3 | 1.5 |
| Gl-34X45 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,16 | 34 | 45 | 14.25 | 9.5 | Φ16 | 4.5 | 4.85 | M4 | 2.5 |
| Gl-39X50 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19 | 39 | 50 | 14.9 | 11.2 | Φ9.3 | 4.5 | 5 | M4 | 2.5 |
| Gl-44X50 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20,22 | 44 | 50 | 14.9 | 11.2 | Φ2.5 | 4.5 | 5 | M4 | 2.5 |
| Gl-50X63 |
8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 , 22,24,25 |
50 | 63 | 20.6 | 12.5 | Φ23 | 4.8 | 6 | M5 | 7 |
| Gl-56X64 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 64 | 19.75 | 13.5 | Φ2.5 | 5.5 | 6.4 | M5 | 7 |
| Gl-68X75 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 75 | 23.35 | 15.7 | Φ38.3 | 6.3 | 7.7 | M6 | 12 |
| Gl-82X98 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 98 | 30 | 22 | Φ45.5 | 8 | 9.7 | M8 | 20 |
| πρότυπη παράμετρος | Εκτιμημένη ροπή (N.M) * |
επιτρεπόμενη εκκεντρικότητα (χιλ.) * |
επιτρεπόμενη γωνία εκτροπής (°) * |
επιτρεπόμενη αξονική απόκλιση (χιλ.) * |
μέγιστη ταχύτητα περιστροφή/λεπτό |
στατική torsional ακαμψία (N.M/rad) |
στιγμή της αδράνειας (Kg.M2) |
Υλικό του μανικιού άξονων | Υλικό του σράπνελ | επεξεργασία επιφάνειας | βάρος (ζ) |
| Gl-19X27 | 1 | 0,12 | 1.5 | ±0.18 | 10000 | 170 | 9.1x10-7 |
|
SUS304 Χάλυβας άνοιξη |
Επεξεργασία υποβολής σε ανοδική οξείδωση | 14.6 |
| Gl-26X35 | 1.5 | 0,15 | 1.5 | ±0.3 | 10000 | 820 | 3.0x10-6 | 37 | |||
| Gl-32X41 | 2 | 0,17 | 1.5 | ±0.36 | 10000 | 1750 | 1.0x10-5 | 67 | |||
| Gl-34X45 | 3 | 0,17 | 1.5 | ±0.36 | 10000 | 1860 | 1.1x10-5 | 77 | |||
| Gl-39X50 | 6 | 0,22 | 1.5 | ±0.45 | 10000 | 2860 | 3.0x10-5 | 118 | |||
| Gl-44X50 | 9 | 0,22 | 1.5 | ±0.54 | 10000 | 3300 | 3.8x10-5 | 144 | |||
| Gl-50X63 | 18 | 0,1 | 1.5 | ±0.54 | 10000 | 3300 | 3.0x10-5 | 235 | |||
| Gl-56X64 | 25 | 0,27 | 1.5 | ±0.72 | 10000 | 9480 | 1.6x10-4 | 318 | |||
| Gl-68X75 | 60 | 0,31 | 1.5 | ±0.8 | 9000 | 19000 | 2.0x10-4 | 492 | |||
| Gl-82X98 | 100 | 0,55 | 1.5 | ±0.8 | 8000 | 28450 | 2.5x10-4 | 1013 |
