Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: Σειρά GLTS
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 PC
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-7 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Πρότυπο: |
Διπλή σύζευξη τύπων σφιγκτηρών διαφραγμάτων ενιαίων βημάτων GLTS |
Υλικό: |
Κράμα αργιλίου |
Δομή: |
Διπλός τύπος σφιγκτηρών διαφραγμάτων ενιαίων βημάτων |
Άντεξε το μέγεθος: |
438mm |
Εξουσιοδότηση: |
12 μήνες |
Εξωτερικό Diamter: |
1665mm |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Πρότυπο: |
Διπλή σύζευξη τύπων σφιγκτηρών διαφραγμάτων ενιαίων βημάτων GLTS |
Υλικό: |
Κράμα αργιλίου |
Δομή: |
Διπλός τύπος σφιγκτηρών διαφραγμάτων ενιαίων βημάτων |
Άντεξε το μέγεθος: |
438mm |
Εξουσιοδότηση: |
12 μήνες |
Εξωτερικό Diamter: |
1665mm |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |

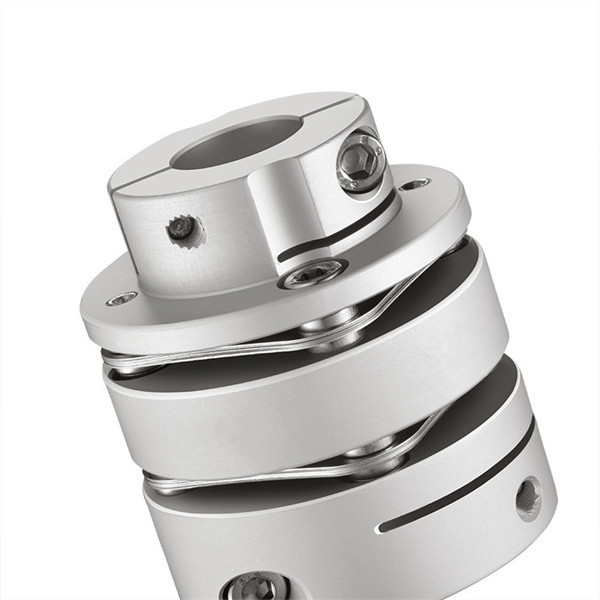

Εισαγωγή προϊόντων
Η σύζευξη διαφραγμάτων αναφέρεται γενικά σε ένα σύνολο συζεύξεων διαφραγμάτων που εξοπλίζονται με δύο σύνολα διαφραγμάτων, τα οποία έχουν τα πλεονεκτήματα της υψηλής μηχανικής δύναμης, της μεγάλης ικανότητας ρουλεμάν, της ποιότητας, κ.λπ. Είναι εύκολο να εγκαταστήσει και έχει την καλή αξιοπιστία, επειδή έχει έναν ενδιάμεσο άξονα. , Η σχετική αποζημίωση μετατοπίσεών της είναι πολύ καλή, και η σύζευξη διαφραγμάτων είναι κατάλληλη για το μέσο, τη υψηλή ταχύτητα και τη μεγάλη shafting μετάδοση ροπής. Όπως και τη shafting μετάδοση με μικρή αλλαγή στο φορτίο των διάφορων μηχανικών συσκευών, είναι εξαιρετικά ευπροσάρμοστο. Επομένως, το διάφραγμα είναι ένα φορώντας μέρος που αντιστοιχεί η ίδια στη σύζευξη. Γενικά, το εργοστάσιο πρέπει να προετοιμάσει διάφορα σύνολα διαφραγμάτων συζεύξεων.
Η σύζευξη διαφραγμάτων έχει την προφανή επίδραση απόσβεσης, κανένας θόρυβος, καμία ένδυση, μακράς διαρκείας, κατάλληλη για σε υψηλής θερμοκρασίας (- 80+300) και το σκληρό περιβάλλον, που κινείται στην περίπτωση του κλονισμού και της δόνησης, υψηλή αποδοτικότητα μετάδοσης, μπορεί να είναι μέχρι 99,86%. Είναι ιδιαίτερα κατάλληλο για υψηλής ισχύος μετάδοση μέσων και μεγάλης ταχύτητας, με την απλή δομή, τον ελαφρύ, μικρό όγκο, και την κατάλληλες συνέλευση και την αποσύνθεση. Μπορεί να συγκεντρωθεί και να αποσυντεθεί χωρίς κίνηση της μηχανής, χωρίς λίπανση, και μπορεί ακριβώς να διαβιβάσει την ταχύτητα περιστροφής, χωρίς την ολίσθηση και τη γρήγορη περιστροφή.
>Η υψηλή ακαμψία ροπής, μπορεί ακριβώς να ελέγξει την περιστροφή του άξονα, μπορεί να πραγματοποιήσει το μεγάλης ακρίβειας έλεγχο
για τη σερβο και να περπατήσει μηχανή
>No χάσμα μεταξύ του άξονα και της σύνδεσης μανικιών, γενικών για τη θετική και αρνητική περιστροφή
>Low αδράνεια, κατάλληλη για τη λειτουργία υψηλής ταχύτητας
>The το διάφραγμα αποτελείται από το χάλυβα άνοιξη με την άριστη αντίσταση κούρασης
>Fastening μέθοδος βίδας στερέωσης
Παράμετροι προϊόντων
| πρότυπη παράμετρος | κοινός άντεξε τη διάμετρο d1 | κοινός άντεξε τη διάμετρο d2 | Δ | ΦN | Λ | LF1 | ΕΑΝ | S | LP | d3 | Μ | ροπή βιδών σκλήρυνσης (N.M) |
||
| ο μικρότερος | μέγιστος | ο μικρότερος | μέγιστος | |||||||||||
| GLTS-34x42.9 | 5 | 12 | 5 | 15 | 34 | 21.6 | 42.9 | 12.15 | 14.25 | 3.5 | 9.5 | Φ16 | Μ3 | 1.5 |
| GLTS-39x50.2 | 6 | 15 | 6 | 19 | 39 | 25 | 50.2 | 15.15 | 14.9 | 4.5 | 11.15 | Φ19 | M4 | 2.5 |
| GLTS-44x50.2 | 6 | 18 | 6 | 22 | 44 | 29.6 | 50.2 | 15.15 | 14.9 | 4.5 | 11.15 | Φ22.5 | M4 | 2.5 |
| GLTS-56x64.1 | 8 | 24 | 8 | 32 | 56 | 38 | 64.1 | 19.90 | 19.75 | 5.5 | 13.45 | Φ32.5 | M5 | 7 |
| GLTS-68x75.6 | 10 | 30 | 10 | 38 | 68 | 46 | 75.6 | 24 | 23.35 | 6.3 | 15.65 | Φ38.5 | M6 | 12 |
| GLTS-82x98.1 | 16 | 38 | 16 | 45 | 82 | 56 | 98.1 | 30.15 | 30 | 8 | 21.95 | Φ45 | M8 | 20 |
| πρότυπη παράμετρος | Εκτιμημένη ροπή (N.M) * |
επιτρεπόμενη εκκεντρικότητα (χιλ.) * |
επιτρεπόμενη γωνία εκτροπής (°) * |
επιτρεπόμενη αξονική απόκλιση (χιλ.) * |
μέγιστη ταχύτητα περιστροφή/λεπτό |
στατική torsional ακαμψία (N.M/rad) |
στιγμή της αδράνειας (Kg.M2) |
Υλικό του μανικιού άξονων | Υλικό του σράπνελ | επεξεργασία επιφάνειας | βάρος (ζ) |
| GLTS-34x42.9 | 3 | 0,02 | 1 | ±0.20 | 10000 | 2000 | 6.01x10-5 | Υψηλής αντοχής κράμα αργιλίου | U S 3 0 του S χάλυβας 4 ανοίξεων | Επεξεργασία υποβολής σε ανοδική οξείδωση | 57 |
| GLTS-39x50.2 | 6 | 0,02 | 1 | ±0.25 | 10000 | 4500 | 1.49x10-5 | 103 | |||
| GLTS-44x50.2 | 9 | 0,02 | 1 | ±0.30 | 10000 | 5200 | 2.25x10-5 | 124 | |||
| GLTS-56x64.1 | 25 | 0,02 | 1 | ±0.40 | 10000 | 11000 | 7.23x10-5 | 269 | |||
| GLTS-68x75.6 | 60 | 0,02 | 1 | ±0.45 | 10000 | 19000 | 2.02x10-4 | 471 | |||
| GLTS-82x98.1 | 100 | 0,02 | 1 | ±0.55 | 10000 | 22000 | 5.95x10-4 | 375 |
