Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: Σειρά GLD
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 2 PC
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-7 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Πρότυπο: |

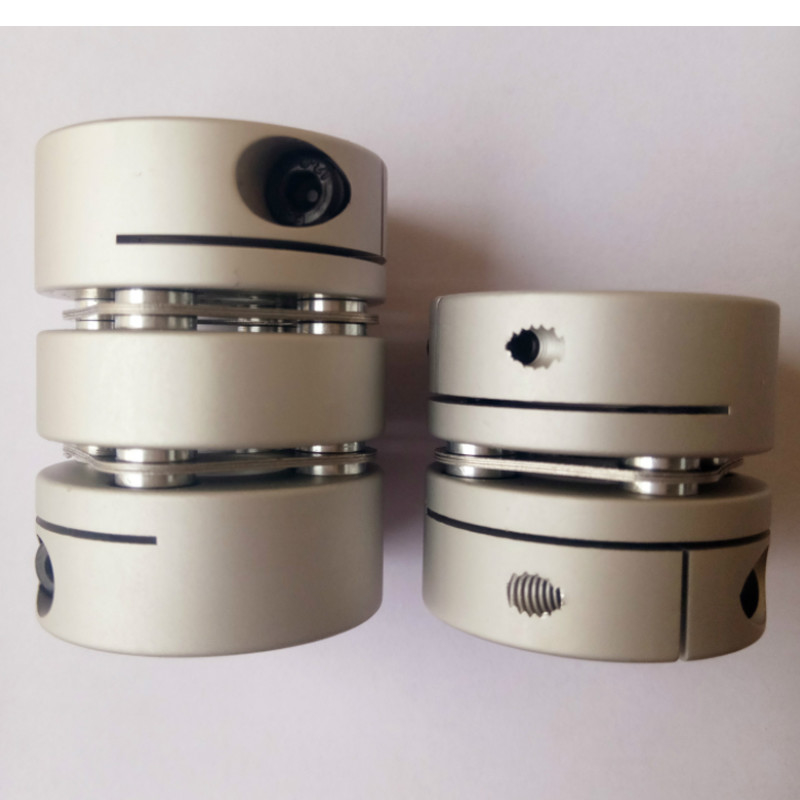

Κοντή διπλή σύζευξη στερέωσης διαφραγμάτων κραμάτων αργιλίου GLD |
Υλικό: |
Κράμα αργιλίου |
Δομή: |
Διπλός τύπος σφιγκτηρών διαφραγμάτων ενιαίων βημάτων |
Άντεξε το μέγεθος: |
1982mm |
Εξουσιοδότηση: |
12 μήνες |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Πρότυπο: |
Κοντή διπλή σύζευξη στερέωσης διαφραγμάτων κραμάτων αργιλίου GLD |
Υλικό: |
Κράμα αργιλίου |
Δομή: |
Διπλός τύπος σφιγκτηρών διαφραγμάτων ενιαίων βημάτων |
Άντεξε το μέγεθος: |
1982mm |
Εξουσιοδότηση: |
12 μήνες |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Χαρακτηριστικά γνωρίσματα προϊόντων
Χαρακτηριστικά γνωρίσματα των συζεύξεων διαφραγμάτων
1. Η δομή είναι απλή, ο όγκος είναι μικρός και η αποσύνθεση είναι κατάλληλη. Η σύζευξη διαφραγμάτων της ενδιάμεσης δομής τύπων άξονων μπορεί να αποσυντεθεί χωρίς κίνηση της μηχανής
2. Η σύζευξη διαφραγμάτων μετάλλων μπορεί να διαβιβάσει τη μεγαλύτερη ροπή, μπορεί αποτελεσματικά να απορροφήσει τις αξονικών και ακτινωτών αποκλίσεις γωνίας, που παράγονται όταν εγκαθίστανται οι δύο άξονες, έχει τα χαρακτηριστικά υψηλής ακρίβειας και μηάς εκκαθάρισης, και χρησιμοποιείται ευρέως στις μεγάλης ακρίβειας περιπτώσεις μετάδοσης, όπως ο ηλεκτρονικός εξοπλισμός κατασκευής ακρίβειας
3. Η σύζευξη διαφραγμάτων έχει τα χαρακτηριστικά της υψηλής ακαμψίας ροπής και χρησιμοποιείται συχνά στην υψηλή κίνηση ροπής και μεγάλης ταχύτητας, όπως τα τμήματα παραγωγής ενεργειακός εξοπλισμός για τα μεγάλα τραίνα
4. Η υψηλής θερμοκρασίας αντίσταση, η όξινη και αλκαλική αντίσταση διάβρωσης, μπορούν να χρησιμοποιηθούν στα υψηλής θερμοκρασίας και σκληρά περιβάλλοντα, και μπορούν αποτελεσματικά να αντισταθούν στον κλονισμό και τη δόνηση κατά τη διάρκεια της λειτουργίας εξοπλισμού.
> Η υψηλή ακαμψία ροπής, μπορεί ακριβώς να ελέγξει την περιστροφή του άξονα, μπορεί να πραγματοποιήσει το μεγάλης ακρίβειας έλεγχο
> Σχεδιασμένος για τη σερβο και να περπατήσει μηχανή
> Κανένα χάσμα μεταξύ του άξονα και της σύνδεσης μανικιών, γενικών για τη θετική και αρνητική περιστροφή
> Χαμηλή αδράνεια, κατάλληλη για τη λειτουργία υψηλής ταχύτητας
> Το διάφραγμα αποτελείται από το χάλυβα άνοιξη με την άριστη αντίσταση κούρασης
> Μέθοδος στερέωσης βίδας στερέωσης
Παράμετροι προϊόντων
| πρότυπη παράμετρος | κοινός άντεξε τη διάμετρο d1, d2 | ΦD | Λ | ΕΑΝ | LP | d3 | S | Φ | Μ | ροπή βιδών σκλήρυνσης (N.M) |
| Gld-19X24.5 | 3,4,5,6,6.35, 7,8 | Φ19 | 24.5 | 91 | 2.7 | Φ9 | 1.8 | 3.3 | M2.5 | 1 |
| Gld-26X30 | 5,6,6.35, 7,8,9,9.525, 10,11,12,14 | Φ26 | 30 | 1165 | 3.6 | Φ12.5 | 2.6 | 3.9 | Μ3 | 1.5 |
| Gld-32X38 | 6,6.35, 7,8,9,9,9.525, 10,12,12.7, 14,15 | Φ32 | 38 | 1225 | 6.5 | Φ15 | 3.5 | 3.85 | Μ3 | 1.5 |
| Gld-34X38 | 6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15 | Φ34 | 38 | 1225 | 6.5 | Φ16 | 3.5 | 3.85 | Μ3 | 1.5 |
| Gld-39X47 | 6,8,9,9.525, 10,11,12.7, 14,15,16,17,18,19 | Φ39 | 47 | 149 | 8.5 | Φ19.3 | 4.5 | 5 | M4 | 2.5 |
| Gld-44X47 | 6,8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20,22 | Φ44 | 47 | 149 | 8.1 | Φ22.5 | 4.5 | 5 | M4 | 2.5 |
| Gld-56X57 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | Φ56 | 57 | 19.75 | 6.5 | Φ32.5 | 5.5 | 6.4 | M5 | 7 |
| Gld-68X68 | 16,17,18,19,20,22,24,25,28,30,30,35,38 | Φ68 | 68 | 2335 | 8.7 | Φ38.3 | 6.3 | 7.7 | M6 | 12 |
| Gld-82X87 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | Φ82 | 87 | 30 | 11 | Φ45.5 | 8 | 9.7 | M8 | 20 |
| πρότυπη παράμετρος | Εκτιμημένη ροπή (N.M) * |
επιτρεπόμενη εκκεντρικότητα (χιλ.) * |
επιτρεπόμενη γωνία εκτροπής (°) * |
επιτρεπόμενη αξονική απόκλιση (χιλ.) * |
μέγιστη ταχύτητα περιστροφή/λεπτό |
στατική torsional ακαμψία (N.M/rad) |
στιγμή της αδράνειας (Kg.M2) |
Υλικό του μανικιού άξονων | Υλικό του σράπνελ | επεξεργασία επιφάνειας | βάρος (ζ) |
| Gld-19X24.5 | 1 | 0,12 | 1.5 | ±0.18 | 10000 | 8.19x10-4 | 170 | Υψηλής αντοχής κράμα αργιλίου | SUS304 Χάλυβας άνοιξη |
Επεξεργασία υποβολής σε ανοδική οξείδωση | 13.6 |
| Gld-26X30 | 1.5 | 0,15 | 1.5 | ±0.3 | 10000 | 2.7x10-4 | 820 | 32 | |||
| Gld-32X38 | 3 | 0,17 | 1.5 | ±0.36 | 10000 | 1.0x10-4 | 1860 | 58 | |||
| Gld-34X38 | 3 | 0,17 | 1.5 | ±0.36 | 10000 | 1.1x10-4 | 1860 | 71 | |||
| Gld-39X47 | 6 | 0,22 | 1.5 | ±0.45 | 10000 | 2.7x10-4 | 2860 | 110 | |||
| Gld-44X47 | 9 | 0,22 | 1.5 | ±0.54 | 10000 | 3.4x10-4 | 3300 | 134 | |||
| Gld-56X57 | 25 | 0,27 | 1.5 | ±0.72 | 10000 | 1.14x10-4 | 9480 | 298 | |||
| Gld-68X68 | 60 | 0,31 | 1.5 | ±0.8 | 10000 | 1.8x10-4 | 19000 | 472 | |||
| Gld-82X87 | 100 | 0,55 | 1.5 | ±0.8 | 10000 | 2.25x10-4 | 28450 | 983 |
