Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: Σειρά GLJ
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 2 PC
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-7 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
ΠΡΟΤΥΠΟ: |

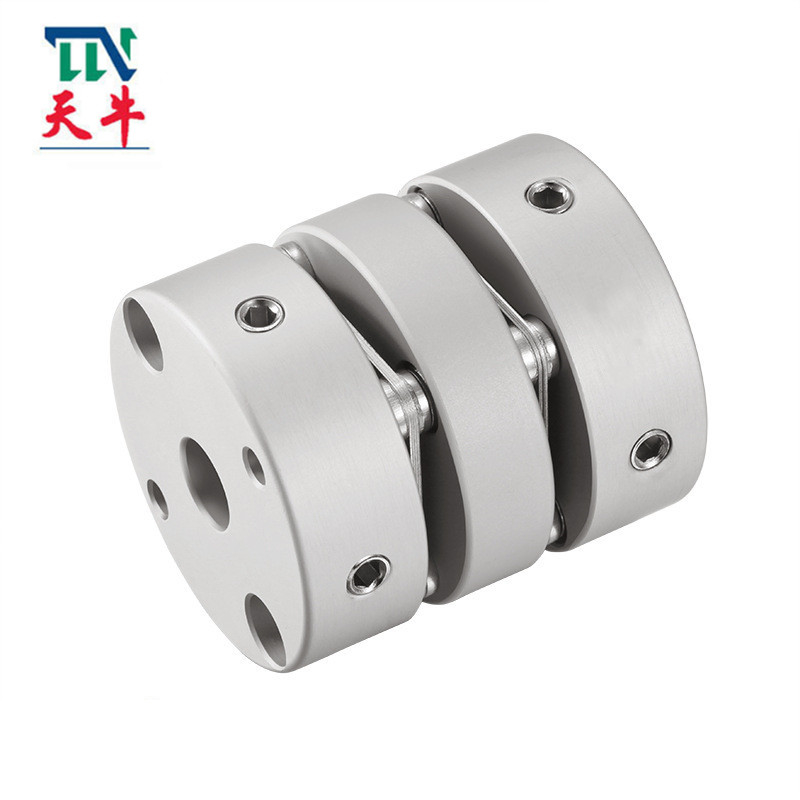

Διπλή σύζευξη διαφραγμάτων GLJ setscrew |
Υλικό: |
Κράμα αργιλίου |
Δομή: |
Διπλή σύζευξη διαφραγμάτων setscrew |
Άντεξε το μέγεθος: |
1968mm |
Εξουσιοδότηση: |
12 μήνες |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Επεξεργασία ανοδικής οξείδωσης |
ΠΡΟΤΥΠΟ: |
Διπλή σύζευξη διαφραγμάτων GLJ setscrew |
Υλικό: |
Κράμα αργιλίου |
Δομή: |
Διπλή σύζευξη διαφραγμάτων setscrew |
Άντεξε το μέγεθος: |
1968mm |
Εξουσιοδότηση: |
12 μήνες |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Επεξεργασία ανοδικής οξείδωσης |
Εισαγωγή προϊόντων
Οι συζεύξεις καλούνται επίσης συζεύξεις. Ένα μηχανικό συστατικό που χρησιμοποιείται για να συνδέσει σταθερά τον οδηγώντας άξονα και τον οδηγημένο άξονα στους διαφορετικούς μηχανισμούς για να περιστραφεί μαζί και να διαβιβάσει την κίνηση και τη ροπή. Μερικές φορές χρησιμοποιείται επίσης για να συνδέσει τους άξονες και άλλα μέρη (όπως τα εργαλεία, οι τροχαλίες, κ.λπ.). Αποτελείται συχνά από δύο μισά, που συνδέονται αντίστοιχα με τα κλειδιά ή τις σφιχτές συναρμολογήσεις, και στερεώνονται στις άκρες των δύο άξονων, και έπειτα τα δύο μισά συνδέονται με κάποιο τρόπο. Η σύζευξη μπορεί επίσης να αντισταθμίσει το όφσετ (συμπεριλαμβανομένου του αξονικού όφσετ, ακτινωτό όφσετ, γωνιακό όφσετ ή περιεκτικό όφσετ) μεταξύ των δύο άξονων λόγω της ανακριβούς κατασκευής και της εγκατάστασης, της παραμόρφωσης κατά τη λειτουργία ή θερμική επέκταση, κ.λπ. και μετριασμός κλονισμού και απορρόφηση δόνησης.
Οι περισσότερες από τις συνήθως χρησιμοποιημένες συζεύξεις έχουν τυποποιηθεί ή έχουν τυποποιηθεί. Γενικά, είναι μόνο απαραίτητο να επιλεχτεί σωστά ο τύπος της σύζευξης και να καθοριστεί ο τύπος και το μέγεθος της σύζευξης. Όταν χρειάζεται, η χωρητικότητα φορτίων μπορεί να ελεγχθεί και να υπολογιστεί για τα τρωτά αδύνατα σημεία της όταν η ταχύτητα περιστροφής είναι υψηλή, η φυγοκεντρική δύναμη της εξωτερικής άκρης και η παραμόρφωση του ελαστικού στοιχείου πρέπει να ελεγχθούν, και ο έλεγχος ισορροπίας πρέπει να πραγματοποιηθεί.
Γενική λειτουργία συζεύξεων: Όταν ο άξονας και ο άξονας πρόκειται να συνδεθούν για να διαβιβάσουν τη δύναμη, μια τροχαλία ή ένα εργαλείο χρησιμοποιείται γενικά για τη σύνδεση, αλλά εάν οι δύο άξονες πρέπει για να είναι σε μια ευθεία γραμμή και απαιτούνται για να περιστραφούν σε έναν σταθερής ταχύτητας, μια σύζευξη πρέπει να χρησιμοποιηθεί για να συνδέσει. Εντούτοις, λόγω της αύξησης της ακρίβειας, της θερμικής επέκτασης του άξονα ή της κάμψης του άξονα κατά τη λειτουργία, concentricity μεταξύ των δύο άξονων θα αλλάξει. Επομένως, η εύκαμπτη σύζευξη μπορεί να χρησιμοποιηθεί ως γέφυρα για να διατηρήσει τη μετάδοση δύναμης μεταξύ των δύο άξονων και να απορροφήσει τους δύο άξονες. Ακτινωτή, γωνιακή και αξονική απόκλιση μεταξύ των άξονων, με αυτόν τον τρόπο παρατείνοντας τη ζωή της μηχανής και βελτιώνοντας την ποιότητα της μηχανής.
Παράμετροι προϊόντων
| πρότυπη παράμετρος | κοινός άντεξε τη διάμετρο d1, d2 | ΦD | Λ | ΕΑΝ | LP | d3 | S | Φ | Μ | ροπή βιδών σκλήρυνσης (N.M) |
| GLJ-19x27 | 3,4,5,6,6.35, 7,8,9,9.525, 10 | 19 | 27 | 9.1 | 5.2 | 9 | 1.8 | 4.25 | Μ3 | 0,7 |
| GLJ-26x32 | 4,5,6,6.35, 7,8,9,9.525, 10,11,12,12.7 | 26 | 32 | 10.7 | 5.4 | 12.5 | 2.6 | 4.5 | M4 | 1.7 |
| GLJ-32x41 | 6,6.35, 7,8,9,9.525, 10,11,12,12.7, 13,14,15 | 32 | 41 | 12.75 | 8.5 | 16 | 3.5 | 6.12 | M4 | 1.7 |
| GLJ-39x47 | 6,6.35, 7,8,9,9.525, 10,11,12,12.7, 13,14,15,16 | 39 | 47 | 15 | 8 | 19.3 | 4.5 | 6.62 | M5 | 4 |
| GLJ-44x53 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 44 | 53 | 18.25 | 7.5 | 22.5 | 4.5 | 8.12 | M6 | 8.4 |
| GLJ-56x64 |
10,11,12,12.7, 13,14,15,16,17,18,19,20,22,24,25,28, 30,32 |
56 | 64 | 19.75 | 13.5 | 32.5 | 5.5 | 6.4 | M6 | 8.4 |
| GLJ-68x75 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 75 | 23.35 | 15.7 | 45.5 | 6.3 | 7.7 | M8 | 10.5 |
| Επεξεργασία υποβολής σε ανοδική οξείδωση | Εκτιμημένη ροπή (N.M) * |
επιτρεπόμενη εκκεντρικότητα (χιλ.) * |
επιτρεπόμενη γωνία εκτροπής (°) * |
επιτρεπόμενη αξονική απόκλιση (χιλ.) * |
μέγιστη ταχύτητα περιστροφή/λεπτό |
στατική torsional ακαμψία (N.M/rad) |
στιγμή της αδράνειας (Kg.M2) |
Υλικό του μανικιού άξονων | Υλικό του σράπνελ | επεξεργασία επιφάνειας | βάρος (ζ) |
| GLJ-19x27 | 1 | 0,12 | 1.5 | ±0.18 | 10000 | 170 | 8.8x10-7 | Υψηλής αντοχής κράμα αργιλίου | U S 3 0 του S χάλυβας 4 ανοίξεων | Επεξεργασία υποβολής σε ανοδική οξείδωση | 13 |
| GLJ-26x32 | 1.5 | 0,15 | 1.5 | ±0.3 | 10000 | 820 | 2.8x10-6 | 29 | |||
| GLJ-32x41 | 2 | 0,17 | 1.5 | ±0.36 | 10000 | 1750 | 1.8x10-6 | 60 | |||
| GLJ-39x47 | 6 | 0,22 | 1.5 | ±0.45 | 10000 | 2850 | 2.7x10-5 | 101 | |||
| GLJ-44x53 | 9 | 0,22 | 1.5 | ±0.54 | 10000 | 3300 | 4.2x10-5 | 190 | |||
| GLJ-56x64 | 25 | 0,27 | 1.5 | ±0.72 | 10000 | 9480 | 1.6x10-4 | 318 | |||
| GLJ-68x75 | 60 | 0,32 | 1.5 | ±0.8 | 9000 | 19000 | 2.0x10-4 | 492 |
