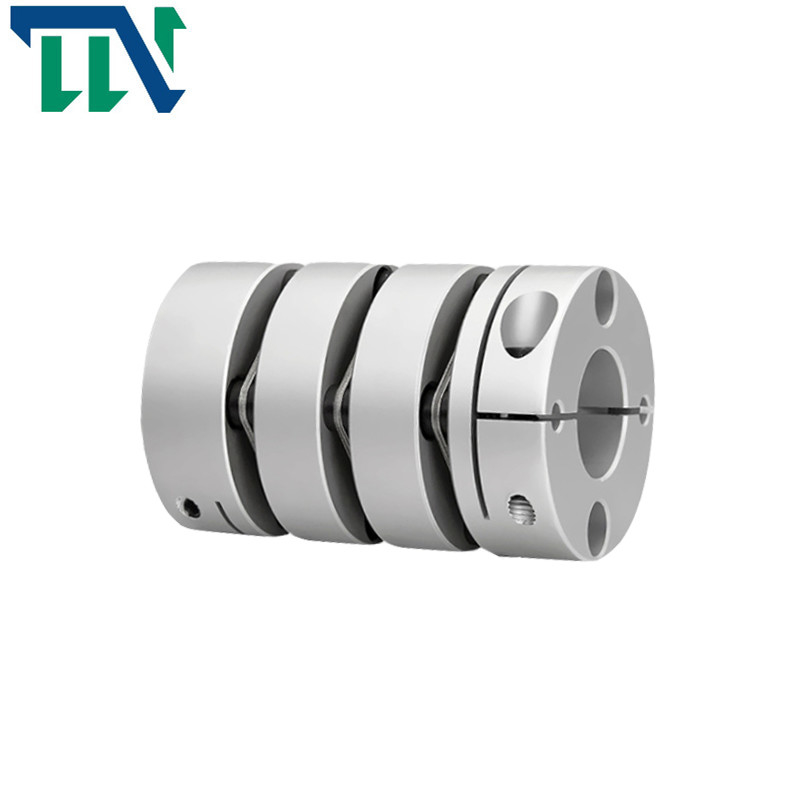

Υψηλή ασφάλεια ροπής ταχύτητας συζεύξεων άξονων τριών διαφραγμάτων

Name: Υψηλή ασφάλεια ροπής ταχύτητας συζεύξεων άξονων τριών διαφραγμάτων
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: Σειρά της GW
Price: 149.10 USD
Availability: InStock

Λεπτομέρειες για το προϊόν

Τόπος καταγωγής: Κίνα

Μάρκα: Tianniu

Πιστοποίηση: ISO-9001

Αριθμό μοντέλου: Σειρά της GW

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 2 PC

Τιμή: negotiable

Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο

Χρόνος παράδοσης: 5-7 εργάσιμες ημέρες

Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P

Δυνατότητα προσφοράς: 10000 το μήνα

Βρείτε την καλύτερη τιμή

Επικοινωνήστε τώρα

Προδιαγραφές

Περιγραφή

Προδιαγραφές

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            ασφάλεια Tianniu συζεύξεων διαφραγμάτων, ταχύτητα Tianniu συζεύξεων διαφραγμάτων, σύζευξη Tianniu τύπων διαφραγμάτων


Πρότυπο:	Κράμα αργιλίου της GW τρία σύζευξη στερέωσης διαφραγμάτων	Υλικό:	Κράμα αργιλίου
Δομή:	Σύζευξη στερέωσης τριών διαφραγμάτων	Άντεξε το μέγεθος:	1982mm
Εξουσιοδότηση:	12 μήνες	Materia ελαστομερούς:	PA66
Επεξεργασία επιφάνειας:	Ανοδική επεξεργασία οξείδωσης

Πρότυπο:	Κράμα αργιλίου της GW τρία σύζευξη στερέωσης διαφραγμάτων
Υλικό:	Κράμα αργιλίου
Δομή:	Σύζευξη στερέωσης τριών διαφραγμάτων
Άντεξε το μέγεθος:	1982mm
Εξουσιοδότηση:	12 μήνες
Materia ελαστομερούς:	PA66
Επεξεργασία επιφάνειας:	Ανοδική επεξεργασία οξείδωσης

Περιγραφή

Υψηλή ασφάλεια ροπής ταχύτητας συζεύξεων άξονων τριών διαφραγμάτων

Κράμα αργιλίου της GW τρία σύζευξη στερέωσης διαφραγμάτων

Χαρακτηριστικά γνωρίσματα προϊόντων

>Η υψηλή ακαμψία ροπής, μπορεί ακριβώς να ελέγξει την περιστροφή του άξονα, μπορεί να πραγματοποιήσει το μεγάλης ακρίβειας έλεγχο
>The το μακραίνοντας σχέδιο μπορεί να αντισταθμίσει την ακτινωτή, γωνιακή και αξονική απόκλιση αποτελεσματικότερα
για τη σερβο και να περπατήσει μηχανή
>No χάσμα μεταξύ του άξονα και της σύνδεσης μανικιών, γενικών για τη θετική και αρνητική περιστροφή
>Low αδράνεια, κατάλληλη για τη λειτουργία υψηλής ταχύτητας
>The το διάφραγμα αποτελείται από το χάλυβα άνοιξη με την άριστη αντίσταση κούρασης
>Fastening μέθοδος βίδας στερέωσης

Παράμετροι προϊόντων

Υψηλή ασφάλεια ροπής ταχύτητας συζεύξεων άξονων τριών διαφραγμάτων 0

πρότυπη παράμετρος	κοινός άντεξε τη διάμετρο d1, d2	ΦD	Λ	ΕΑΝ	LP	d3	S	Φ	Μ	ροπή βιδών σκλήρυνσης (N.M)
GW-19X34	3,4,5,6,6.35, 7,8	19	34	9.1	5.2	Φ9	1.8	3.3	M2.5	1
GW-26X44.5	5,6,6.35, 7,8,9,9.525, 10,11,12,14	26	44.5	11.65	6.5	Φ12.5	2.6	3.9	Μ3	1.5
GW-32X54	5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,	32	54	12.25	9.5	Φ15	3.5	3.85	Μ3	1.5
GW-34X58	5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,16	34	58	14.25	9.5	Φ16	3.5	4.85	M4	2.5
GW-39X65.5	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19	39	65.5	14.9	11.2	Φ19.3	4.5	5	M4	2.5
GW-44X65.5	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20, 22,24	44	65.5	14.9	11.2	Φ22.5	4.5	5	M4	2.5
GW-50X80	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19, 20,22, 24,25	50	80	20.6	12.2	Φ23	4.8	6	M5	7
GW-56X83	10,12,14,15,16,17,18,19,20,22,24,25,28,30,32	56	83	19.75	13.5	Φ32.5	5.5	6.4	M5	7
GW-68X97	12,14,15,16,17,18,19,20,22,24,25,28,30,32, 35,38	68	97	23.35	15.7	Φ38.3	6.3	7.7	M6	12
GW-82X128	17,18,19,20,22,24,25,28,30,32,35,38,40,42	82	128	30	22	Φ45.5	8	9.7	M8	20

πρότυπη παράμετρος	Εκτιμημένη ροπή (N.M) *	επιτρεπόμενη εκκεντρικότητα (χιλ.) *	επιτρεπόμενη γωνία εκτροπής (°) *	επιτρεπόμενη αξονική απόκλιση (χιλ.) *	μέγιστη ταχύτητα περιστροφή/λεπτό	στατική torsional ακαμψία (N.M/rad)	στιγμή της αδράνειας (Kg.M2)	Υλικό του μανικιού άξονων	Υλικό του σράπνελ	επεξεργασία επιφάνειας	βάρος (ζ)
GW-19X34	1	0,12	2	±0.2	10000	140	1.1x10-6	Υψηλής αντοχής κράμα αργιλίου	SUS 304 Χάλυβας άνοιξη	Επεξεργασία υποβολής σε ανοδική οξείδωση	18
GW-26X44.5	1.5	0,15	2	±0.33	10000	680	3.6x10-6				45
GW-32X54	2	0,17	2	±0.3	10000	1250	1.0x10-5				80
GW-34X58	3	0,17	2	±0.4	10000	1550	1.3x10-5				97
GW-39X65.5	6	0,22	2	±0.5	10000	2390	3.6x10-5				153
GW-44X65.5	9	0,22	2	±0.6	10000	2700	4.5x10-5				189
GW-50X80	18	0,1	2	±0.65	10000	4500	4.5x10-5				335
GW-56X83	25	0,27	2	±0.8	10000	7900	1.9x10-4				413
GW-68X97	60	0,31	2	±0.9	9000	15800	2.4x10-4				641
GW-82X128	100	0,55	2	±0.9	8000	23700	3.0x10-4				1345
