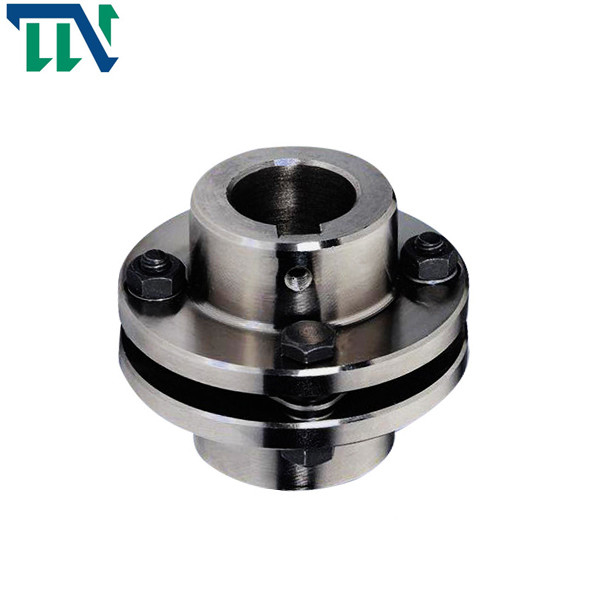

Εύκαμπτο ενιαίο διάφραγμα που συνδέει το διπλό βήμα

Name: Εύκαμπτο ενιαίο διάφραγμα που συνδέει το διπλό βήμα
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: Σειρά GST
Price: 149.10 USD
Availability: InStock

Λεπτομέρειες για το προϊόν

Τόπος καταγωγής: Κίνα

Μάρκα: Tianniu

Πιστοποίηση: ISO-9001

Αριθμό μοντέλου: Σειρά GST

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 2 PC

Τιμή: negotiable

Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο

Χρόνος παράδοσης: 5-7 εργάσιμες ημέρες

Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P

Δυνατότητα προσφοράς: 10000 το μήνα

Βρείτε την καλύτερη τιμή

Επικοινωνήστε τώρα

Προδιαγραφές

Περιγραφή

Προδιαγραφές

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            Ενιαίο διάφραγμα που συνδέει το διπλό βήμα Tianniu, εύκαμπτη σύζευξη Tianniu διαφραγμάτων, εύκαμπτη σύζευξη Tianniu τύπων διαφραγμάτων


Πρότυπο:	GL διπλή σύζευξη στερέωσης διαφραγμάτων	Υλικό:	Κράμα αργιλίου
Δομή:	διπλή στερέωση διαφραγμάτων	Άντεξε το μέγεθος:	3482mm
Εξουσιοδότηση:	12 μήνες	Materia ελαστομερούς:	PA66
Επεξεργασία επιφάνειας:	Ανοδική επεξεργασία οξείδωσης

Πρότυπο:	GL διπλή σύζευξη στερέωσης διαφραγμάτων
Υλικό:	Κράμα αργιλίου
Δομή:	διπλή στερέωση διαφραγμάτων
Άντεξε το μέγεθος:	3482mm
Εξουσιοδότηση:	12 μήνες
Materia ελαστομερούς:	PA66
Επεξεργασία επιφάνειας:	Ανοδική επεξεργασία οξείδωσης

Περιγραφή

Εύκαμπτο ενιαίο διάφραγμα που συνδέει το διπλό βήμα

GST αργιλίου κραμάτων διπλή σύζευξη τύπων σφιγκτηρών διαφραγμάτων βημάτων ενιαία

Χαρακτηριστικά γνωρίσματα προϊόντων

Η σύζευξη είναι ένα μηχανικό μέρος που χρησιμοποιείται για να συνδέσει δύο άξονες (οδηγώντας άξονας και οδηγημένος άξονας) στους διαφορετικούς μηχανισμούς για να περιστραφεί μαζί για να διαβιβάσει τη ροπή. Στη μεγάλη ταχύτητα και τη βαρέων καθηκόντων μετάδοση δύναμης, μερικές συζεύξεις έχουν επίσης τις λειτουργίες της μείωσης, της ελάττωσης και της βελτίωσης δυναμικής απόδοση.

Η σύζευξη διαφραγμάτων ανήκει στην εύκαμπτη σύζευξη μετάλλων, η οποία είναι μια συσκευή μετάδοσης που χρησιμοποιεί το ελαστικό διάφραγμα μετάλλων ως εύκαμπτο στοιχείο για να διαβιβάσει τη ροπή. Τα κύρια χαρακτηριστικά γνωρίσματά του είναι: μεγάλη ικανότητα ροπής μετάδοσης, παραμόρφωση του διαφράγματος για να απορροφήσει τη μη ευθυγράμμιση της μονάδας, καμία σχετική μετακίνηση μεταξύ του μέρους, καμίας ένδυσης, καμίας θορύβου, μακριάς ζωής μείωσης δόνησης, και καμίας ανάγκης για τη λίπανση. Η torsional ακαμψία και η κρίσιμη ταχύτητα μπορούν να ρυθμιστούν με την αλλαγή της εξωτερικού διαμέτρου ή του πάχους τοίχων του ενδιάμεσου τμήματος, με αυτόν τον τρόπο βελτιώνοντας τα torsional χαρακτηριστικά δόνησης της μονάδας.

Η σύζευξη διαφραγμάτων αποτελείται από τουλάχιστον ένα διάφραγμα και δύο μανίκια άξονων. Το διάφραγμα καρφώνεται στο δακτύλιο γενικά χωρίς τη χαλάρωση ή πρόκληση της σπασμωδικής κίνησης μεταξύ του διαφράγματος και του δακτυλίου. Μερικοί κατασκευαστές προσφέρουν δύο διαφράγματα, ενώ άλλοι προσφέρουν τρία διαφράγματα, με ένα ή δύο άκαμπτα στοιχεία στη μέση, και οι δύο πλευρές συνδέονται με το δακτύλιο. Η διαφορά μεταξύ της σύζευξης ενιαίος-διαφραγμάτων και της σύζευξης διπλός-διαφραγμάτων είναι η δυνατότητα να αντιμετωπιστούν οι διάφορες αποκλίσεις. Δεδομένου ότι απαιτεί τη σύνθετη κάμψη του διαφράγματος, η σύζευξη ενιαίος-διαφραγμάτων δεν είναι κατάλληλη για την εκκεντρικότητα. Η σύζευξη διπλός-διαφραγμάτων μπορεί να καμφθεί στις διαφορετικές κατευθύνσεις για να αντισταθμίσει συγχρόνως την εκκεντρικότητα

Παράμετροι προϊόντων

Εύκαμπτο ενιαίο διάφραγμα που συνδέει το διπλό βήμα 0

πρότυπη παράμετρος	κοινός άντεξε τη διάμετρο d1, d2	ΦD	ΦN	Λ	ΕΑΝ	S	Φ	Μ	ροπή βιδών σκλήρυνσης (N.M)
GST-34x27.5	5,6,6.35, 7,8,9,9.525, 10,11,12,	34	21.6	27.5	12.15	3.2	4.85	Μ3	1.5
GST-39x34.5	6,8,9,9.525, 10,11,12,12.7, 14,15	39	25	34.5	15.15	4.5	5	M4	2.5
GST-44x34.5	6,8,9,9.525, 10,11,12,12.7, 14,15,16,17,18	44	29.6	34.5	15.15	4.2	5	M4	2.5
GST-56x45	10,12,12.7, 14,15,16,17,18,19,20,22,24	56	38	45	19.90	5.2	6.4	M5	7
GST-68x54	14,15,16,17,18,19,20,22,24,25,28,30	68	46	54	24	6	7.7	M6	12
GST-82x68	17,18,19,20,22,24,25,28,30,32,35,38	82	56	68	30.15	7.7	9.7	M8	20

πρότυπη παράμετρος	Εκτιμημένη ροπή (N.M) *	επιτρεπόμενη εκκεντρικότητα (χιλ.) *	επιτρεπόμενη γωνία εκτροπής (°) *	επιτρεπόμενη αξονική απόκλιση (χιλ.) *	μέγιστη ταχύτητα περιστροφή/λεπτό	στατική torsional ακαμψία (N.M/rad)	στιγμή της αδράνειας (Kg.M2)	Υλικό του μανικιού άξονων	Υλικό του σράπνελ	επεξεργασία επιφάνειας	βάρος (ζ)
GST-34x27.5	2	0,1	1	±0.18	10000	3300	3.83x10-4	Υψηλής αντοχής κράμα αργιλίου	U S 3 0 του S χάλυβας 4 ανοίξεων	Επεξεργασία υποβολής σε ανοδική οξείδωση	30
GST-39x34.5	4.5	0,1	1	±0.23	10000	7000	1.1x10-5				52
GST-44x34.5	6.75	0,1	1	±0.27	10000	9000	1.6x10-5				68.5
GST-56x45	20	0,1	1	±0.36	10000	20000	5.1x10-5				135
GST-68x54	50	0,1	1	±0.4	9000	35000	1.3x10-4				246
GST-82x68	90	0,1	1	±0.5	8000	54000	1.9x10-4				422
