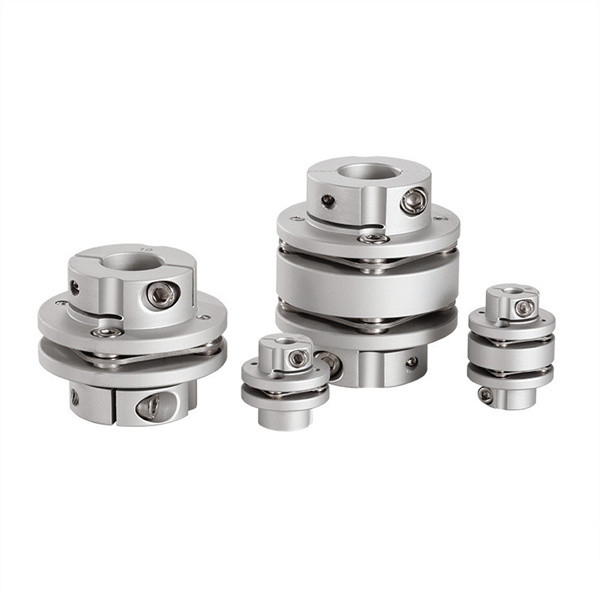

Συζευκτήρας άξονων σερβο μηχανών αλουμινίου σφιγκτήρας διαφραγμάτων 5mm 8mm 10mm διπλός

Brand Name:	Tianniu
Model Number:	Σειρά GLT
MOQ:	2 PC
τιμή:	negotiable
Delivery Time:	5-7 εργάσιμες ημέρες
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO-9001

Πρότυπο:

GLT διπλή σύζευξη σφιγκτηρών διαφραγμάτων βημάτων διπλή

Υλικό:

Κράμα αργιλίου

Δομή:

διπλός σφιγκτήρας διαφραγμάτων βημάτων

Άντεξε το μέγεθος:

3482mm

Εξουσιοδότηση:

12 μήνες

Materia ελαστομερούς:

PA66

Επεξεργασία επιφάνειας:

Ανοδική επεξεργασία οξείδωσης

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο

Δυνατότητα προσφοράς:

10000 το μήνα

Επισημαίνω:

συζευκτήρας άξονων αλουμινίου

σερβο συζευκτήρας άξονων

συζευκτήρας άξονων 5mm 10mm

Product Description

GLT αργιλίου κραμάτων διπλή σύζευξη τύπων σφιγκτηρών διαφραγμάτων βημάτων διπλή

Χαρακτηριστικά γνωρίσματα προϊόντων

Η επιφάνεια της σύζευξης είναι οξειδωμένη, η εσωτερική τρύπα είναι ακριβής, η μετάδοση ροπής είναι μεγάλη, και η ελαστικότητα είναι καλή. Το μέσο διάφραγμα αποτελείται από το υλικό 304, και το ελαστομερές αποτελείται από το πολυουρεθάνιο που εισάγεται από τη Γερμανία.

Η σύζευξη διαφραγμάτων αντισταθμίζει τη σχετική μετατόπιση των δύο συνδεδεμένων άξονων από την ελαστική παραμόρφωση του διαφράγματος. Είναι μια υψηλής απόδοσης εύκαμπτη σύζευξη στοιχείων μετάλλων ελαστική. Δεν χρειάζεται τη λίπανση, έχει τη συμπαγή δομή, υψηλής αντοχής, μακριά ζωή υπηρεσιών, καμία εκκαθάριση περιστροφής, και δεν επηρεάζεται από τη θερμοκρασία και τη ρύπανση πετρελαίου. Έχει τα χαρακτηριστικά της όξινης αντίστασης, της αλκαλικής αντίστασης και της αντίστασης διάβρωσης. Είναι κατάλληλο για τη μετάδοση άξονων σε υψηλής θερμοκρασίας, τη υψηλή ταχύτητα και τις διαβρωτικές μέσες συνθήκες εργασίας, χρησιμοποιείται ευρέως για η μετάδοση των διάφορων μηχανικών συσκευών, όπως η υδραντλία (ειδικά υψηλής ισχύος και χημική αντλία), ανεμιστήρας, συμπιεστής, υδραυλικά μηχανήματα, μηχανήματα πετρελαίου, μηχανήματα εκτύπωσης, υφαντικά μηχανήματα, χημικά μηχανήματα, εξάγοντας μηχανήματα, μεταλλουργικά μηχανήματα, αεροπορία (ελικόπτερο), μεγάλη δύναμη σκαφών σύστημα μετάδοσης, μηχανικό σύστημα μετάδοσης δύναμης εμβόλων στροβίλων ατμού, όχημα αντιολισθητικών αλυσίδων, και η μεγάλη ταχύτητα συνόλου γεννητριών και το υψηλής ισχύος μηχανικό σύστημα μετάδοσης, μετά από τη δυναμική εξισορρόπηση, αυτό ευρέως χρησιμοποιώ μεγάλης μετάδοσης

Παράμετροι προϊόντων

Συζευκτήρας άξονων σερβο μηχανών αλουμινίου σφιγκτήρας διαφραγμάτων 5mm 8mm 10mm διπλός 0

πρότυπη παράμετρος	κοινός άντεξε τη διάμετρο d1, d2	ΦD	ΦN	Λ	ΕΑΝ	d3	LP	S	Μ	ροπή βιδών σκλήρυνσης (N.M)
GLT-34x37.5	5,6,6.35, 7,8,9,9.525, 10,11,12,	34	21.6	37.5	12.15	Φ16	6.8	3.2	Μ3	1.5
GLT-39x48	6,8,9,9.525, 10,11,12,12.7, 14,15	39	25	48	15.15	Φ19	9.3	4.5	M4	2.5
GLT-44x48	6,8,9,9.525, 10,11,12,12.7, 14,15,1 6,17,18	44	29.6	48	15.15	Φ22.5	9.3	4.2	M4	2.5
GLT-56x61	10,12,12.7, 14,15,16,17,18,19,20,22,24	56	38	61	19.90	Φ32.5	10.8	5.2	M5	7
GLT-68x74	14,15,16,17,18,19,20,22,24,25,28,30	68	46	74	24	Φ38.3	14	6	M6	12
GLT-82x98	17,18,19,20,22,24,25,28,30,32,35,38	82	56	98	30.15	Φ45	22.3	7.7	M8	20

πρότυπη παράμετρος	Εκτιμημένη ροπή (N.M) *	επιτρεπόμενη εκκεντρικότητα (χιλ.) *	επιτρεπόμενη γωνία εκτροπής (°) *	επιτρεπόμενη αξονική απόκλιση (χιλ.) *	μέγιστη ταχύτητα περιστροφή/λεπτό	στατική torsional ακαμψία (N.M/rad)	στιγμή της αδράνειας (Kg.M2)	Υλικό του μανικιού άξονων	Υλικό του σράπνελ	επεξεργασία επιφάνειας	βάρος (ζ)
GLT-34x37.5	2	0,12	1.5	±0.18	10000	2200	6.95x10-6	Υψηλής αντοχής κράμα αργιλίου	U S 3 0 του S χάλυβας 4 ανοίξεων	Επεξεργασία υποβολής σε ανοδική οξείδωση	49
GLT-39x48	4.5	0,15	1.5	±0.23	10000	4500	1.7x10-5				85
GLT-44x48	6.75	0,17	1.5	±0.27	10000	5500	2.8x10-5				107
GLT-56x61	20	0,17	1.5	±0.36	10000	11000	8.7x10-5				196
GLT-68x74	50	0,18	1.5	±0.4	9000	23000	2.3x10-4				375
GLT-82x98	90	0,18	1.5	±0.5	8000	38000	1.2x10-3				645
