Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: Σειρά της GM
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 2 PC
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-7 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Πρότυπο: |

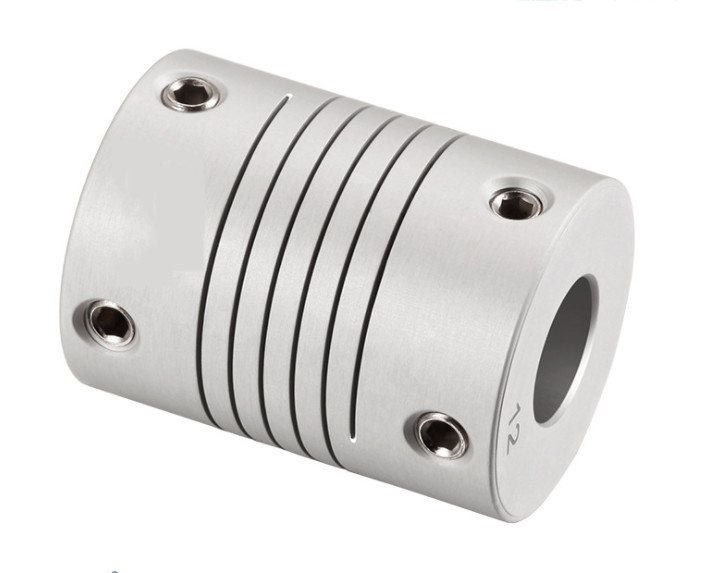

Άνεμος σύζευξη συζεύξεων νημάτων βιδών της GM setscrew |
Υλικό: |
Κράμα αργιλίου |
Άντεξε το μέγεθος: |
1250mm |
Εξουσιοδότηση: |
12 μήνες |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Πρότυπο: |
Άνεμος σύζευξη συζεύξεων νημάτων βιδών της GM setscrew |
Υλικό: |
Κράμα αργιλίου |
Άντεξε το μέγεθος: |
1250mm |
Εξουσιοδότηση: |
12 μήνες |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Χαρακτηριστικά γνωρίσματα προϊόντων
Οι συζεύξεις άξονων διαιρούνται σε ακόλουθες πιό κοινές κατηγορίες σύμφωνα με τον τύπο:
Σύζευξη διαφραγμάτων μετάλλων: κατάλληλος για τις σερβο μηχανές, τους κωδικοποιητές, τους πλανητικούς μειωτές, τις βίδες σφαιρών, τους συμπιεστές, τους αναμίκτες, τα μηχανήματα εγγράφου, τα ρομπότ και άλλο μηχανικό εξοπλισμό. Δαμάσκηνο-διαμορφωμένη σύζευξη: κατάλληλος για τους κωδικοποιητές, τα σερβο συστήματα, τις κινήσεις αξόνων μηχανών, τα συσκευάζοντας μηχανήματα, τις κινήσεις εργαλειομηχανών, τις αντλίες και άλλα μηχανήματα. Φυσητήρες που συνδέουν: κατάλληλος για τους κωδικοποιητές, CNC εργαλειομηχανές, τοποθετώντας συστήματα, βίδες σφαιρών, συντάσσοντας ευρετήριο δίσκοι, πλανητικοί μειωτές εργαλείων. Σύζευξη άνοιξη: κατάλληλος για τους περιστροφικούς κωδικοποιητές, stepper τις μηχανές, τις ράβδους βιδών, την παράλληλη σύζευξη κ.λπ.: κατάλληλος για τη σύνδεση stepper των μηχανών, των κωδικοποιητών, των ράβδων βιδών, της διαγώνιας σύζευξης φωτογραφικών διαφανειών κ.λπ.: κατάλληλος για το ταχύμετρο, τον κωδικοποιητή, τη βίδα, το εργαλείο μηχανών και άλλα μηχανήματα. Καθολική σύζευξη, άκαμπτη σύζευξη.
>Ενσωματωμένη δομή, η γενική χρήση των υψηλής αντοχής υλικών κραμάτων αργιλίου
>Η ελαστική δράση αντισταθμίζει την ακτινωτή, γωνιακή και αξονική απόκλιση
>Σχέδιο άνοιξη, με την επίδραση απομονωτών
>Ειδικό σχέδιο για τον κωδικοποιητή, μηχανή μικροϋπολογιστών
>Μέθοδος στερέωσης setscrew
Παράμετροι προϊόντων
| πρότυπη παράμετρος | κοινός άντεξε τη διάμετρο d1, d2 | ΦD | Λ | L1 | L2 | Φ | Μ | ροπή βιδών σκλήρυνσης (N.M) |
| GM-12xl8.5 | 2,3,4,5,6,6.35 | 12 | 18.5 | 1.8 | 0,4 | 3.5 | Μ3 | 0,7 |
| GM-15.5x21 | 3,4,5,6,6.35, 7 | 15.5 | 21 | 2 | 0,4 | 3.3 | Μ3 | 0,7 |
| GM-15.5x23 | 3,4,5,6,6.35, 7 | 15.5 | 23 | 2 | 0,4 | 3.6 | Μ3 | 0,7 |
| GM-19.1x19.1 | 4,5,6,6.35, 7,8 | 17.5 | 23 | 2 | 0,4 | 3.6 | M4 | 1.7 |
| GM-17.5x23 | 4,5,6,6.35, 7,8,10 | 19.1 | 19.1 | 2 | 0,4 | 3 | M4 | 1.7 |
| GM-19.5x24.5 | 6,6.35, 7,8,9,9.525, 10 | 19.5 | 24.5 | 2 | 0,4 | 3.3 | M4 | 1.7 |
| GM-25x32 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7 | 25 | 32 | 2 | 0,4 | 3.7 | M4 | 1.7 |
| GM-25.4x25.4 | 6,6.35, 7,8,9,9.525, 10,11,12,12.7 | 25.4 | 25.4 | 2 | 0,4 | 3.7 | M4 | 1.7 |
| GM-28.6x28.6 | 8,9,9.525, 10,11,12,12.7, 14 | 28.6 | 28.6 | 2.75 | 0,4 | 4.2 | M4 | 1.7 |
| GM-32x32 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18 | 32 | 32 | 2.75 | 0,4 | 5.5 | M4 | 1.7 |
| GM-32x41 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18 | 32 | 41 | 2.75 | 0,4 | 6.8 | M4 | 1.7 |
| GM-38.7x38.1 | 8,10,11,12,12.7, 14,15,16,17,18,19,20,22 | 38.1 | 38.1 | 3 | 0,4 | 5.2 | M5 | 4 |
| GM-42x50 | 12,12.7, 14,15,16,17,18,19,20,22,24,25,28 | 42 | 50 | 3.5 | 0,4 | 8.5 | M6 | 7 |
| GM-50x50 | 12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 50 | 50 | 3.5 | 0,5 | 8.5 | M6 | 7 |
| πρότυπη παράμετρος | Εκτιμημένη ροπή (N.M) * |
επιτρεπόμενη εκκεντρικότητα (χιλ.) * |
επιτρεπόμενη γωνία εκτροπής (°) * |
επιτρεπόμενη αξονική απόκλιση (χιλ.) * |
μέγιστη ταχύτητα περιστροφή/λεπτό |
στατική torsional ακαμψία (N.M/rad) |
στιγμή της αδράνειας (Kg.M2) |
Υλικό του μανικιού άξονων | επεξεργασία επιφάνειας | βάρος (ζ) |
| GM-12xl8.5 | 0,3 | 0,15 | 3 | ±0.2 | 30000 | 40 | 8.0x10-7 | Υψηλής αντοχής κράμα αργιλίου | Επεξεργασία υποβολής σε ανοδική οξείδωση | 4 |
| GM-15.5x21 | 0,5 | 0,15 | 3 | ±0.2 | 25000 | 80 | 2.8x10-7 | 7.7 | ||
| GM-15.5x23 | 0,5 | 0,15 | 3 | ±0.2 | 25000 | 50 | 2.9x10-7 | 9.3 | ||
| GM-17.5x23 | 0,6 | 0,15 | 3 | ±0.2 | 25000 | 85 | 3.5x10-7 | 12.7 | ||
| GM-19.1x19.1 | 0,9 | 0,15 | 3 | ±0.2 | 24000 | 130 | 7.2x10-7 | 11.6 | ||
| GM-19.5x24.5 | 1 | 0,15 | 3 | ±0.2 | 19000 | 150 | 8.1x10-7 | 16 | ||
| GM-25x32 | 2 | 0,15 | 3 | ±0.2 | 15000 | 300 | 3.5x10-7 | 32 | ||
| GM-25.4x25.4 | 2 | 0,15 | 3 | ±0.2 | 14000 | 360 | 2.3x10-6 | 26 | ||
| GM-28.6x28.6 | 2 | 0,15 | 3 | ±0.2 | 14000 | 380 | 2.3x10-6 | 39 | ||
| GM-32x32 | 3 | 0,15 | 3 | ±0.2 | 13000 | 380 | 2.5x10-6 | 57 | ||
| GM-32x41 | 4 | 0,15 | 3 | ±0.2 | 12000 | 450 | 9.6x10-6 | 65 | ||
| GM-38.7x38.1 | 6.5 | 0,15 | 3 | ±0.2 | 9500 | 400 | 2.7x10-5 | 97 | ||
| GM-42x50 | 8 | 0,15 | 3 | ±0.2 | 9000 | 500 | 7.2x10-3 | 185 | ||
| GM-50x50 | 20 | 0,15 | 3 | ±0.2 | 8000 | 785 | 8.1x10-5 | 220 |
