Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: Η σειρά GB
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 2 PCS
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-7 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Σχήμα: |

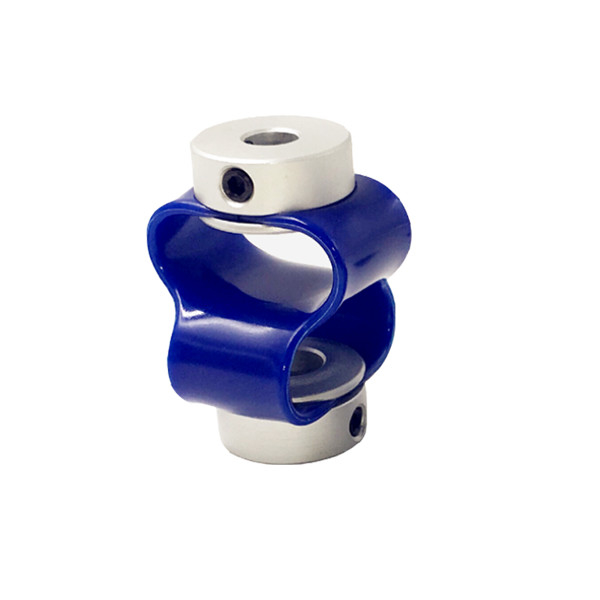

GB 8 Γραμματοσειρές ειδικές για κωδικοποιητές |
Υλικό: |
κράμα αργιλίου |
Δομή: |
8 Γραμματοσειρές ειδικές για κωδικοποιητές |
Άντεξε το μέγεθος: |
34-82 χιλιοστά |
Εγγύηση: |
12 μήνες |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Επεξεργασία ανωδικής οξείδωσης |
Σχήμα: |
GB 8 Γραμματοσειρές ειδικές για κωδικοποιητές |
Υλικό: |
κράμα αργιλίου |
Δομή: |
8 Γραμματοσειρές ειδικές για κωδικοποιητές |
Άντεξε το μέγεθος: |
34-82 χιλιοστά |
Εγγύηση: |
12 μήνες |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Επεξεργασία ανωδικής οξείδωσης |
Χαρακτηριστικά των προϊόντων
Μεταλλική δέσμευση διαφράγματος: κατάλληλη για κινητήρα ελεγκτή, κωδικοποιητή, πλανητικό μειωτήρα, στροφή σφαίρας, συμπιεστή, μείκτη, μηχανήματα παραγωγής χαρτιού, ρομπότ και άλλο μηχανικό εξοπλισμό.
Σύνδεσμος δαμάσκηνου: κατάλληλος για κωδικοποιητή, σύστημα εφοδιασμού, κινητήρα τροχιάς, συσκευαστικά μηχανήματα, μηχανήματα εργαλείων, αντλίες και άλλα μηχανήματα.
Συμπλέκτης κυλίνδρων: κατάλληλος για κωδικοποιητή, μηχανικό εργαλείο CNC, σύστημα θέσης, βίδα σφαίρας, πλάκα δεικτικοποίησης και μειωτή πλανητικής ταχύτητας.βιδωτή ράβδο, κλπ.
Παράλληλη ζεύξη: κατάλληλη για τη σύνδεση σταδιακού κινητήρα, κωδικοποιητή, ράβδου βίδας κ.λπ. Διασταυρούμενη ζεύξη διαδρόμου: κατάλληλη για ταχομετρητή, κωδικοποιητή, ράβδο βίδας, μηχάνημα εργαλείου και άλλα μηχανήματα.Οικουμενική ζεύξη, άκαμπτη ζεύξη.
> Σχεδιασμένο για κωδικοποιητή
> Καλή ευελιξία, δεν είναι εύκολο να σπάσει
> Το ελαστομερές είναι κατασκευασμένο από πολυουρεθάνιο, ανθεκτικό στο λάδι και στην οξείδωση
Παράμετροι προϊόντων
| Παράμετρος μοντέλου | κοινή διάμετρος διάτρησης d1,d2 | ΦD | Α | Επενδύσεις | S | F | Μ | ροπή βίδα σφίξης (Ν.Μ.) |
| GB-15X24 | 3,4,5,6,6.35,7,8 | 15 | 24 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| GB-15x32 | 3,4,5,6,6.35,7,8 | 15 | 32 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| GB-18x28 | 4,5,6,6.35,7,8,9,10 | 18 | 28 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| GB-18x38 | 4,5,6,6.35,7,8,9,10 | 18 | 38 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| Παράμετρος μοντέλου | Ονομαστική ροπή (N.M) * |
επιτρεπόμενη εκκεντρικότητα (μμ) * |
επιτρεπόμενη γωνία κάμψης (°) * |
επιτρεπόμενη αξιωτική απόκλιση (μμ) * |
μέγιστη ταχύτητα στροφές |
στατική στρεβλωτική δυσκαμψία (N.M/rad) |
στιγμή αδράνειας (Kg.M2) |
Υλικό της θήκης του άξονα | Υλικό από θραύσματα | επεξεργασία επιφάνειας | βάρος (γ) |
| GB-15X24 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10- 4 | Σύνθετα αλουμινίου υψηλής αντοχής | ΠΕ |
Επεξεργασία με ανώ |
8 |
| GB-15X32 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10- 4 | 8 | |||
| GB-18X28 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10- 4 | 13 | |||
| GB-18X38 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10- 4 | 13 |
